C-MAX CM2
Le système de sonar latéral CM2 Sidescan est reconnu pour ses performances et sa conception robuste et conviviale
Les systèmes sonar numériques à balayage latéral CM2 sont utilisés partout dans le monde dans une grande variété d’applications.
Ils comportent:
Images haute définition
Configurations système flexibles
Facilité d’utilisation
Construction robuste
Garantie de 3 ans

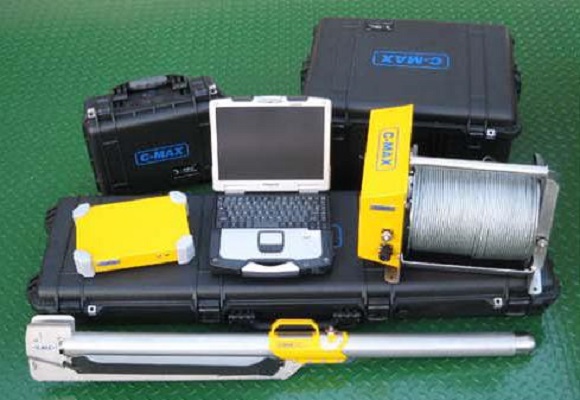

La famille de produits CM2 comprend le câble de remorquage numérique CM2, l’unité émetteur-récepteur de surface STR, et un choix de câbles de remorquage blindés en kevlar ou en acier inoxydable.
Le poisson CM2 intègre un fonctionnement à double fréquence, avec un choix de deux configurations, DF (100/325 kHz) et EDF (325/780 kHz).

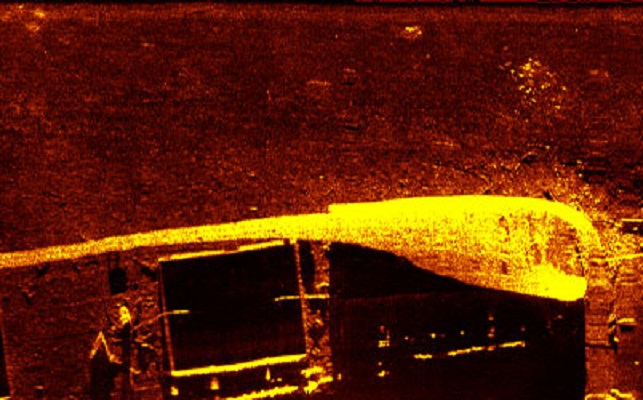

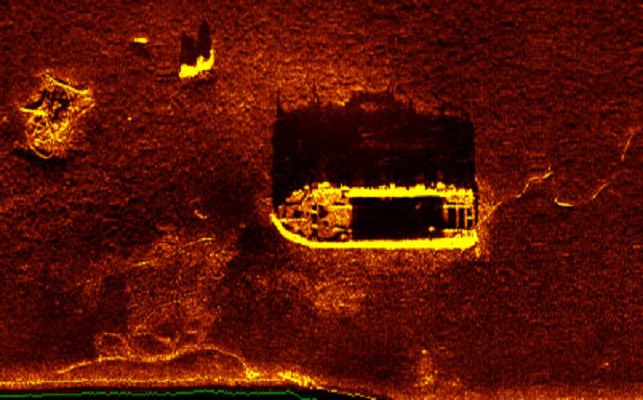

Pour les tâches de survey, le poisson remorqué DF est souvent le plus utile. En mode 100 kHz, la bande de recherche mesure jusqu’à 1000 m de large, ce qui est utile pour rechercher des objets plus volumineux tels que des épaves ou des conteneurs de fret. En mode 325 kHz, il est généralement possible de distinguer des objets tels que des cordes d’amarrage, une chaîne d’ancre, des ancres, des marques d’affouillement, des pilotis, des casiers à crabe, des roches (jusqu’à la taille d’une mallette ou moins), ainsi que des différences de texture du fond marin.
Le poisson DF offre la plus haute résolution. Ils offrent un fonctionnement à 325 kHz jusqu’à 150 m. La fréquence 780 kHz de l’EDF donne les images les plus détaillées, très utiles pour identifier positivement un objet situé d’abord à 325 kHz.
Le boitier d’acquisition de sonar (STR) relie le towfish à un ordinateur d’acquisition de données externe via une liaison USB. Il lie le sonar à l’ordinateur comme un périphérique USB et alimente également le remorqueur.Le STR s’intègre parfaitement avec les logiciels d’acquisition du marché.
Un plateau de montage en rack 2U en option est disponible, permettant à l’utilisateur d’installer le STR dans un rack de 19 « . Des dispositions sont prises pour le câblage permanent de l’alimentation CC via des bornes de rail DIN, et un interrupteur sur le panneau avant est inclus. Découpes à l’avant panneau permettant une visualisation facile des voyants d’alimentation et de déclenchement pendant le fonctionnement.
Le C-Shell fournit un boîtier robuste et étanche pour le STR. Cette enceinte est idéale pour une utilisation en bateau ouvert et est disponible avec un GPS intégré.Des connecteurs fiables et robustes, montés dans un panneau encastré, permettent de connecter facilement l’alimentation CC, le câble de remorquage CM2 et la liaison USB à l’ordinateur d’acquisition. Un concentrateur USB intégré fournit un emplacement sécurisé pour installer les dongles matériels, utilisés par la plupart des logiciels d’acquisition.
La télémétrie du CM2 est si polyvalente qu’elle peut gérer des câbles coaxiaux ou à paires torsadées de 50 m à 6000 m de long. Les câbles de remorquage CM2 transportent à la fois l’alimentation et le signal sur une seule paire de conducteurs, ce qui permet d’utiliser des câbles coaxiaux ou à paires torsadées sans aucune modification de l’utilisateur lors du changement de type de câble.
C-MAX peut fournir une gamme de treuils et de câbles allant du câble coaxial blindé kevlar de 50 m / 100m adapté aux levés en eaux peu profondes et jusque 1000 m de câble blindé sur un treuil électrique.

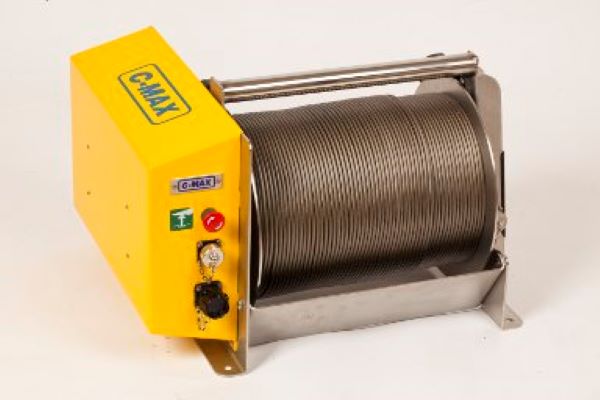

Le treuil portable CM2 avec une capacité de câble de 300 m peut être porté à la main au navire d’étude et comprend:
. Seulement 47kg avec 300m de câble
.Construction entièrement en acier inoxydable
. Anneaux à faible bruit entièrement scellés sans entretien
. Embrayage de surcharge intégré
. La fonction de démarrage progressif permet une manipulation fluide des câbles
Caractéristiques techniques
Fréquences
DF type: 100/325kHz bifréquences
EDF type: 325/780kHz bifréquences
HF type: 325kHz-seul
Portée (Babord/Tribord)
100m, 150m, 200m, 300m, 400m, 500m at 100kHz
25m, 50m, 75m, 100m, 150m at 325kHz
12.5m, 25m, 37.5m at 780kHz
Acoustic pulse rates, pings per second (selon portée)
780kHz: 24.7(12.5m); 13.5(25m); 18.0(37.5m)
325kHz: 13.5(25m); 13.0(50m); 9.1(75m); 7.0(100m); 4.8(150m)
100kHz: 6.9(100m); 3.6(200m); 2.4(300m); 1.83(400m); 1.46(500m)
Pulse power and length
217dB re 1 micropascal @ 1m
range-dependent length, e.g. 53microseconds @ 50m
Array length and beamwidths (2-way 3dB points)
0.37m at 325kHz & 100kHz; 0.21m at 780kHz
0.45º horizontal at 325kHz
1.0º horizontal at 100kHz
0.32º horizontal at 780kHz
full coverage -10º left through -90º to -10º right
Lateral resolution
39mm at 780kHz and 25m range at 325kHz, 78mm at 325kHz (not 25m range), 156mm at 100kHz
Beam depression (of maximum sensitivity axis)
10º or 20º, adjustable without tools
