LEICA iCON ICT30

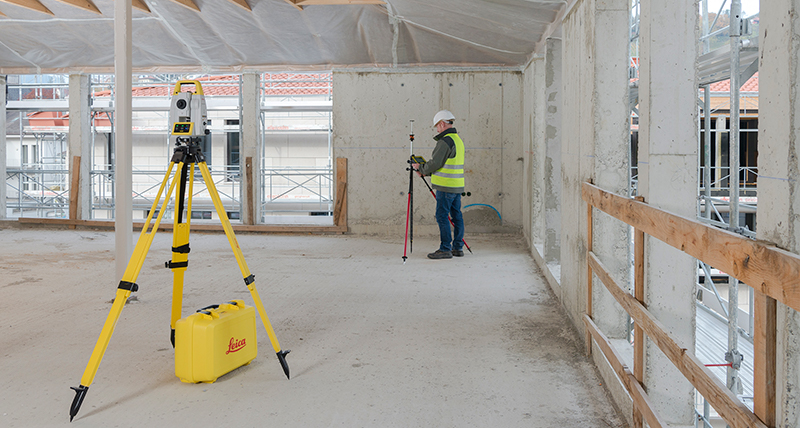

Instrument d'implantation de construction haute performance pour les applications d'implantation de construction
La complexité croissante des projets de construction et la tendance marquée vers la numérisation et la modélisation des données du bâtiment (Building Information Modeling ou BIM) dans le secteur de la construction rendent les méthodes d’implantation numériques essentielles. Afin de favoriser le passage des méthodes de mesure analogiques classiques vers les techniques d’implantation numériques modernes, Leica Geosystems a développé le Leica iCON iCT30, un instrument d’implantation de construction facile d’emploi, permettant d’apporter cette technologie d’implantation numérique et automatisée sur n’importe quel site de construction.
L’iCON iCT30 permet à l’utilisateur :
- d’abandonner les méthodes d’implantation analogiques classiques et d’adopter facilement les technologies d’implantation numériques modernes ; plus de plans papier sur le chantier
- d’implanter directement des objets depuis un fichier IFC, environnement BIM ;
- d’augmenter la productivité grâce au pilotage par un seul opérateur de l’iCON iCT30 ;
- d’implanter des lignes pour différentes applications extérieures du bâtiment telles que les fondations ou les structures ;
- d’implanter des installations de cloisons sèches et d’isolation ;
- d’effectuer des travaux de maçonnerie, plomberie et électricité pour les traversées de mur, suspensions pour application CVC et pose de conduites, bouches, etc. ;
- d’effectuer des routines d’implantation entièrement automatisées des points au sol ou au plafond et des lignes pour les pénétration de parois ;
- de réaliser efficacement des contrôles de la réalisation et des mesures de contrôle à la verticale.
Avec une portée de mesure allant jusqu’à 80 mètres et une précision angulaire de 9 », l’iCT30 répond à la plupart des exigences relatives aux applications d’implantation. Dites adieu aux perturbations telles que les réflexions et interruptions de la ligne de visée ou aux obstructions qui ralentissent l’opération d’implantation. L’iCT30 a été spécialement conçu pour résister aux conditions difficiles sur site.
L’iCON iCT30 comprend :
- Quatre touches pour une utilisation simple
- Une fonction de recherche de prisme par AutoSearch
- Un verrouillage sur prisme le plus stable pour les instruments d’implantation de construction
- Un logiciel intégré conçu pour iCON offrant une utilisation simplifiée des modèles parfaitement pensés au format IFC
- Une lunette pour une visée simplifiée
Caractéristiques techniques
Portée :
Prisme : 1,5 m à >80 m
Sans prisme/Toute surface : 1,5 m à >80 m
Précision > Durée de la mesure :
Simple (prisme) : 1 mm/habituellement 2,4 s
Standard (toute surface) : 2 mm/habituellement 3 s
Logiciel iCON build fonctionnant sur tablette connectée via BT ou LR-BT (en option)
Durée de fonctionnement 8 à 10 h
Plage de température de fonctionnement : – 20 °C à +50 °C
Poussière/Eau (IEC 60529)/Humidité : IP55/95 %, sans condensation
