HN-400M : le multifaisceaux bi-fréquence rejoint les APACHE 4 Pro et APACHE 6

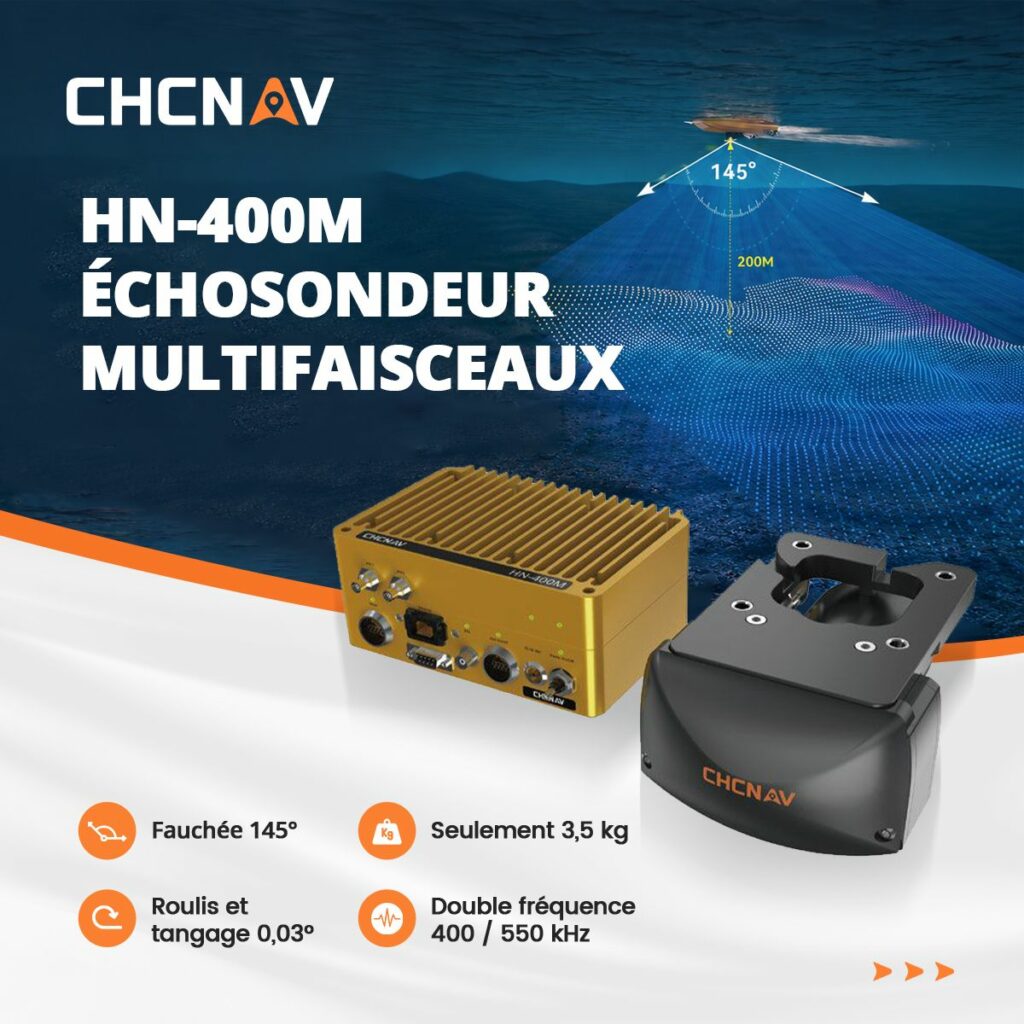

Sondeur multifaisceaux compact
pour grands fonds
Un levé bathymétrique se déroule rarement dans des conditions uniformes. La profondeur, la turbidité et les mouvements de la plateforme peuvent évoluer au fil de la mission. Avec le HN-400M, CHCNAV propose un sondeur multifaisceaux capable d’adapter son fonctionnement à ces variations, désormais disponible sur les USV APACHE 4 Pro et APACHE 6.
Deux fréquences pour ajuster la mesure

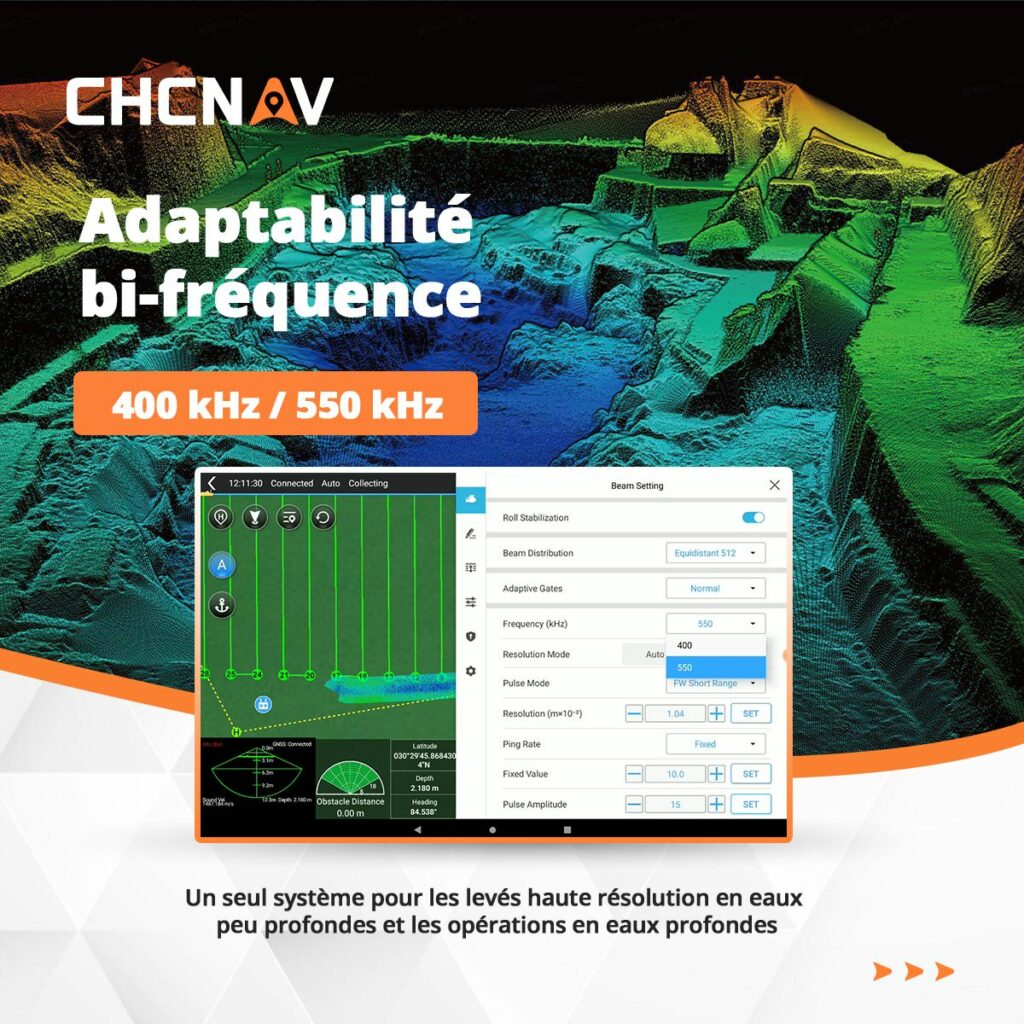

Le HN-400M fonctionne à 400 ou 550 kHz avec modulation FM CHIRP. La fréquence de 550 kHz privilégie la résolution pour obtenir une représentation détaillée des petits fonds. Le mode 400 kHz améliore la pénétration du signal dans les eaux plus profondes, turbides ou chargées en sédiments.
Cette combinaison permet de modifier le compromis entre portée et niveau de détail sans remplacer le sondeur. Selon CHCNAV, sa plage de mesure s’étend de 0,2 à 200 m, avec une résolution annoncée inférieure à 10 mm
Une couverture plus large à chaque passage

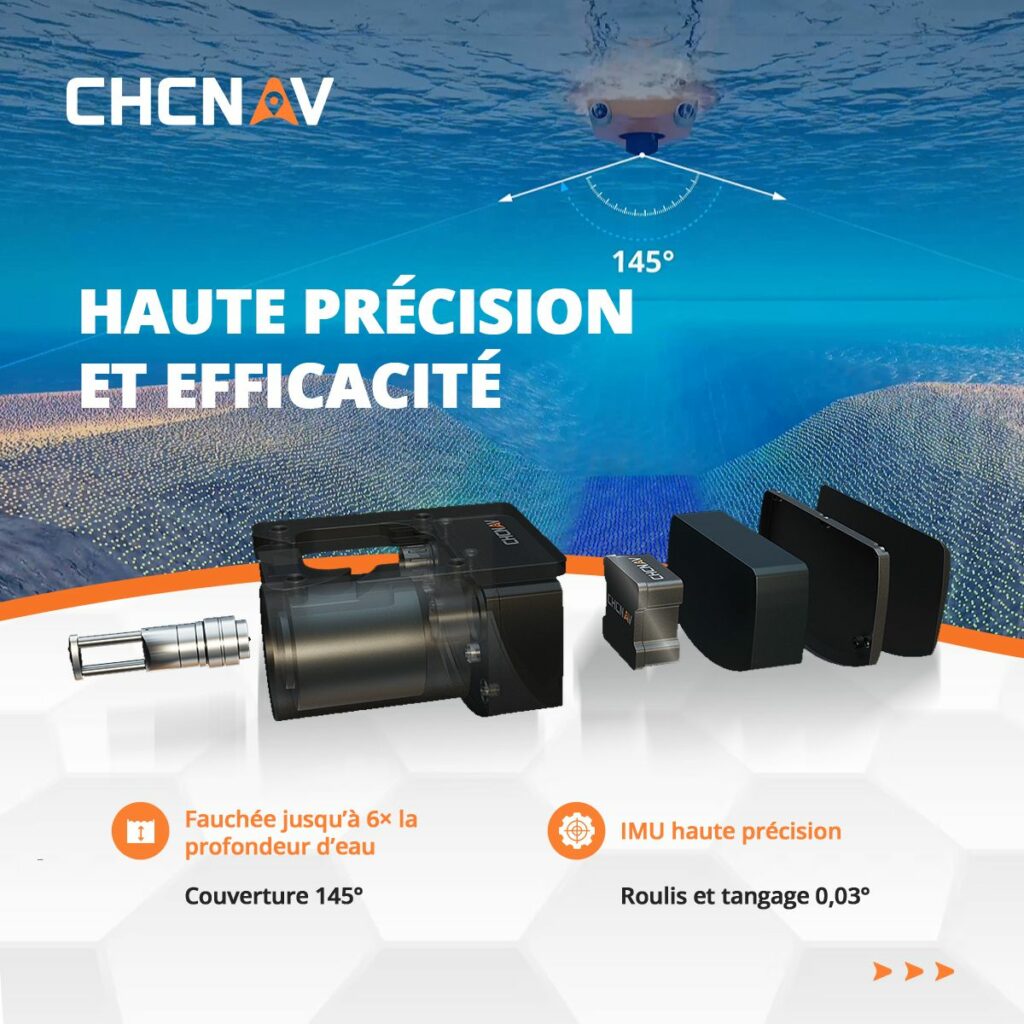

Avec une ouverture de 145°, le HN-400M peut couvrir une largeur représentant jusqu’à six fois la profondeur d’eau. Cette fauchée étendue réduit le nombre de lignes nécessaires pour cartographier une zone et limite les déplacements de la plateforme.
Le sondeur intègre également une centrale inertielle offrant une précision de 0,03° en roulis et en tangage. Elle compense en temps réel les mouvements du navire — roulis, tangage et pilonnement — afin de préserver la continuité des données lorsque les conditions de navigation se dégradent.
Un système conçu pour les plateformes autonomes

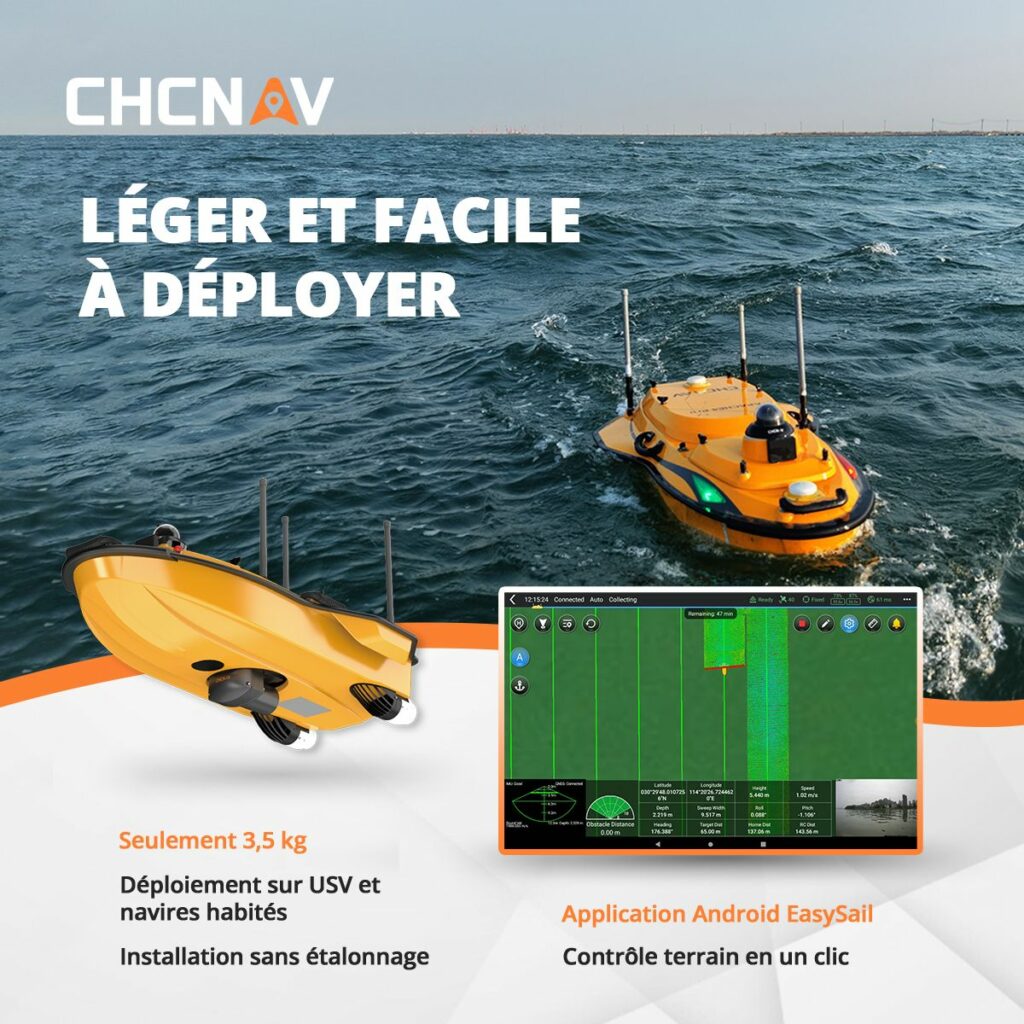

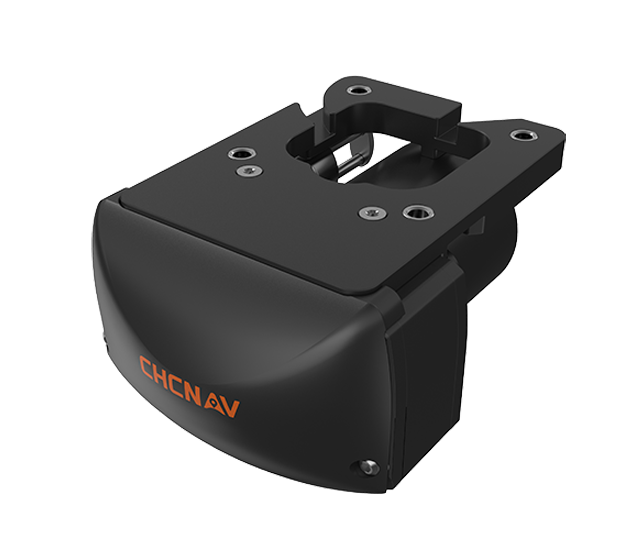

Le HN-400M réunit le sondeur, la centrale inertielle, le positionnement GNSS et le capteur de célérité dans un ensemble de 3,5 kg. Son format compact facilite son installation sur un USV, sans imposer de moyens de manutention importants.
La centrale inertielle et le transducteur étant alignés en usine, aucune calibration n’est nécessaire lors de l’installation. Le logiciel Android EasySail centralise ensuite la connexion des équipements, le paramétrage, l’acquisition et la prévisualisation des données en temps réel.
Associé au SEEKER – APACHE 4 Pro ou à l’APACHE 6, le HN-400M constitue une chaîne adaptée aux levés de rivières et de lacs, au suivi de dragage, aux opérations portuaires ainsi qu’à l’inspection de ponts et d’infrastructures immergées.
Subtop accompagne les équipes dans le choix de la plateforme, l’intégration du sondeur et la prise en main de la chaîne d’acquisition.
