Pourquoi utiliser un système USBL ?
Suivre les équipements sous-marins en temps réel
Comment fonctionne un USBL ?
Le Transducteur est installé sur le navire ou le long d’un quai et calcule en temps réel la position relative des équipements sous-marins.
Les balises acoustiques, fixées sur un ROV, un AUV, un instrument scientifique ou un plongeur, répondent aux interrogations du transducteur en émettent un signal permettant leur localisation, leur suivi ou leur récupération.
Ces deux technologies sont largement utilisées pour les opérations d’inspection, d’océanographie, de défense et de travaux sous-marins.
Qu’est ce qu’un DVL ?
Un DVL (Doppler Velocity Log, ou loch-doppler en français en français) est un capteur acoustique utiliser pour mesurer la vitesse et la position d’un véhicule sous-marin (comme un ROV ou un AUV) par rapport au fond marin.
Il fonctionne grâce à l’effet Doppler en envoyant des ondes sonores. Il est souvent combiné avec une centrale inertielle pour estimer la position exacte du robot au fil du déplacement.
Nos solutions USBL / DVL
pour la navigation et le suivi sous-marin
spécialiste des systèmes usbl et du positionnement acoustique sous-marins
SPÉCIALISTE DES SYSTÈMES USBL, DVL ET DE LA NAVIGATION SOUS-MARINE DE PRÉCISION
Applied Acoustics
des solutions usbl reconnues pour leur simplicité et leur robustesse
Applied Acoustics développe des systèmes de positionnement acoustique destinés aux applications hydrographiques, offshore, scientifiques et d’inspection sous-marine. Leurs balises sont compatibles avec la majorité des solutions USBL du marché.

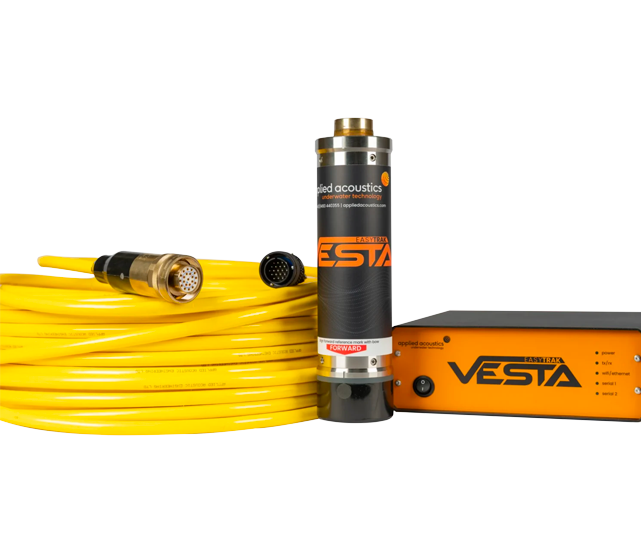

Vesta
Le Vesta USBL est un système de localisation d’entrée de gamme et la version la plus compacte de la gamme de systèmes USBL d’Applied Acoustics. Idéal pour les opérations impliquant de petits véhicules ou le suivi de plongeurs, le Vesta est une solution économique pour surveiller des cibles jusqu’à 1 000 mètres de distance ; il bénéficie par ailleurs de plusieurs améliorations qui lui confèrent des performances bien supérieures à ce que sa catégorie pourrait laisser supposer.

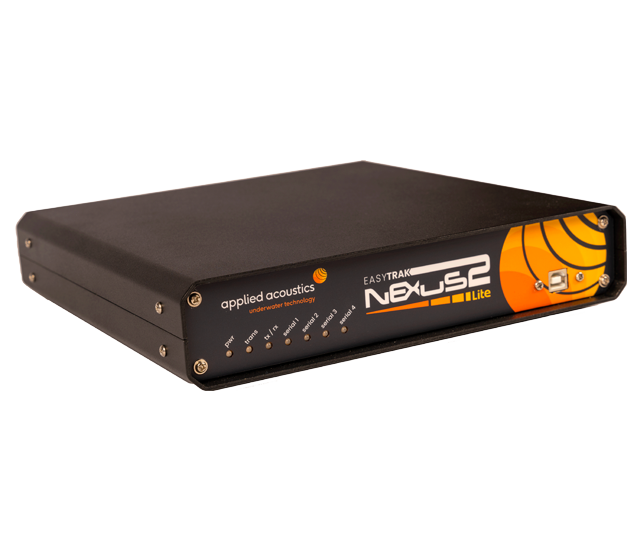

Nexus 2 Lite
Easytrak Nexus 2 Lite est un système avancé de positionnement et de suivi USBL qui détermine la position de cibles sous-marines mobiles grâce à l’émission et à la réception de signaux acoustiques entre l’émetteur-récepteur immergé et une balise cible.

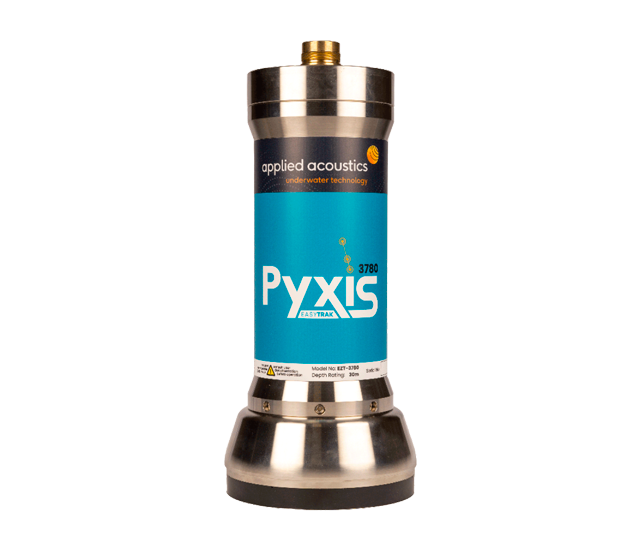

Pyxis INS + USBL
Le système Pyxis INS + USBL associe le meilleur de la technologie USBL d’AAE à un système de navigation inertielle (INS) de pointe, issu de l’un des noms les plus respectés du secteur ; il en résulte un système USBL (Ultra Short Baseline) à aide inertielle de dernière génération, capable d’assurer un suivi sous-marin d’une grande précision, digne des exigences de l’hydrographie professionnelle.

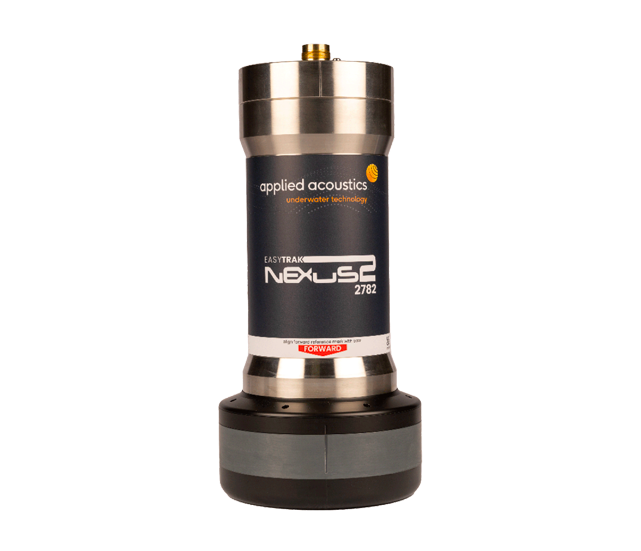

Nexus 2 Max
Outre sa rapidité de déploiement et sa facilité d’utilisation, le système présente les améliorations suivantes par rapport au système Nexus 2 d’origine : Entrées UDP : réception de données via UDP provenant de capteurs embarqués (GPS, gyrocompas, MRU, etc.), Protocole série amélioré, fonctionnalités de synchronisation temporelle optimisées, jusqu’à 4 sorties, Ssrtie PPS et entrée de synchronisation (Sync in)

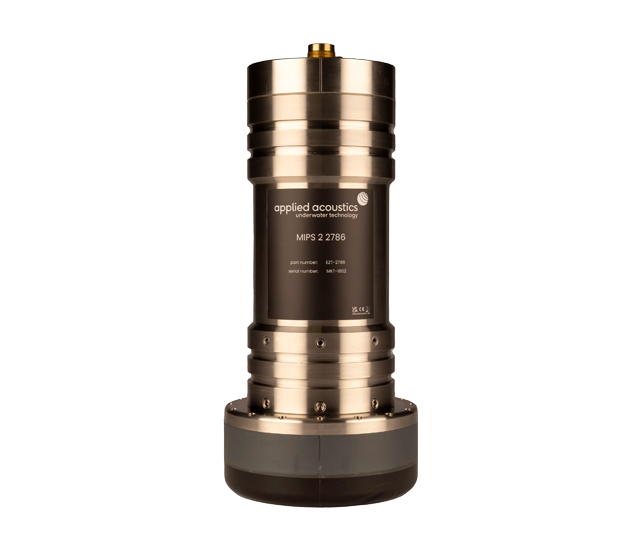

MIPS 2 (2786)
La deuxième génération du système de positionnement intégré mobile (MIPS) constitue une famille de systèmes de suivi sous-marin avancés de type USBL (Ultra Short Baseline). Les émetteurs-récepteurs MIPS 2, robustes et hautes performances, sont disponibles en deux formats offrant des couvertures acoustiques hémisphériques ou directionnelles, répondant ainsi à tous les besoins de positionnement sous-marin naval.
Exail
DES SOLUTIONS USBL ET DVL HAUTE PRÉCISION POUR LE POSITIONNEMENT SOUS-MARIN
Exail conçoit des systèmes USBL, DVL et de navigation inertielle destinés aux applications hydrographiques, offshore, scientifiques, de défense et à l’inspection sous-marine. Reconnues pour leur précision, leur robustesse et leur intégration avec les plateformes autonomes (ROV, AUV, USV), les solutions Exail répondent aux missions les plus exigeantes.
GAPS M3
Le Gaps M3 est un système de positionnement et de communication USBL (Ultra Short Baseline) hautes performances, conçu pour localiser et communiquer avec des équipements sous-marins.
Disponible en version sans restriction d’exportation ainsi qu’en version à portée étendue, le Gaps M3 est une déclinaison plus légère et plus compacte de la gamme Gaps, idéale pour une installation permanente.
GAPS M5
Le Gaps M5 est un système de positionnement USBL (Ultra-Short Baseline) à moyenne fréquence conçu pour la localisation, le positionnement et le suivi précis d’équipements sous-marins, depuis les eaux très peu profondes jusqu’aux profondeurs intermédiaires.
Il associe un système USBL à un capteur de cap et d’attitude reposant sur la technologie FOG d’Exail. Disponible en version sans restriction d’exportation et en version à portée étendue.
GAPS M7
Le Gaps M7 est un système de positionnement et de communication USBL (Ultra Short Baseline) haute performance pour localiser et communiquer avec des équipements sous-marins. Il intègre un système USBL et une centrale de navigation inertielle (INS) à fibre optique. Pré-étalonné et grâce à son antenne acoustique 3D unique, le Gaps M7 assure un suivi et une communication efficaces, des grands fonds jusqu’aux eaux très peu profondes, y compris pour des angles supérieurs à l’horizontale.
Produits associés
Applications
Géophysique
& BathymétrieCartographier les fonds, définir leur morphologie, détecter des anomalies, obstacles…
Inspection
d’ouvragesSurveiller, contrôler, observer, détecter, documenter pour garantir l’intégrité structurelle des infrastructures (portuaires, barrages…)
Travaux maritimes et sous-marins
Améliorer la rentabilité de vos chantiers grâce à des outils de guidage, de suivi efficace de vos travaux à l’avancement et de suivi environnemental
Océanographie
Comprendre et mesurer la dynamique des océans à travers ses caractéristiques physiques biologiques et environnementales
Energies Offshore
Connaitre le milieu, collecter des données pour déployer (installation, atterrage de câble…) mais aussi maintenir dans le temps ces structures (plateformes, parcs éoliens, hydroliens…)
Hydrométrie
Gérer les cours d’eau, les études de zones inondables, alimenter les modèles hydrologiques et hydrauliques à travers des outils de mesure de courant, débits, niveau d’eau…
Sécurité portuaire
Mettre en place les outils permettant d’assurer l’accès au port et la pérennité des ouvrages
Défense
Sécuriser et intervenir à travers des capacités de détection, de surveillance, d’inspection et d’intervention en eau intérieur, en côtier, en offshore
Topographie & levés 3D
Capturer la réalité pour vos opérations de topographie et de numérisation 3D afin d’alimenter les projets d’aménagement, de construction, de gestion de votre patrimoine
Discutons-en
Échangeons pour définir ensemble la configuration réellement
adaptée à votre environnement
Chaque environnement présente ses contraintes propres :
tirant d’eau, stabilité, fréquence de mission, intégration capteurs, précision attendue.
Au-delà du choix de la plateforme, l’enjeu est de définir une configuration cohérente et adaptée à vos objectifs opérationnels.
Les solutions présentées constituent un extrait des possibilités disponibles, nous sommes à votre disposition pour étudier vos besoins spécifiques.
