Centrales d’attitude et inertielles

stabiliser, orienter, fiabiliser vos mesures en environnement dynamique

Des centrales d’attitude et systèmes inertiels pour garantir la précision de vos données, même en conditions de mouvement.

référence marine & haute performance

TECHNOLOGIE FOG

Compacité & accessibilité

TECHNOLOGIE MEMS

Exail

des centrales D’ATTITUDE & inertielles DE TYPE FOG pour les applications les plus exigeantes

Les centrales Exail utilisent la technologie FOG (Fiber Optic Gyroscope), reconnue pour sa stabilité et sa précision exceptionnelles dans les applications hydrographiques, offshore, navales et sous-marines.

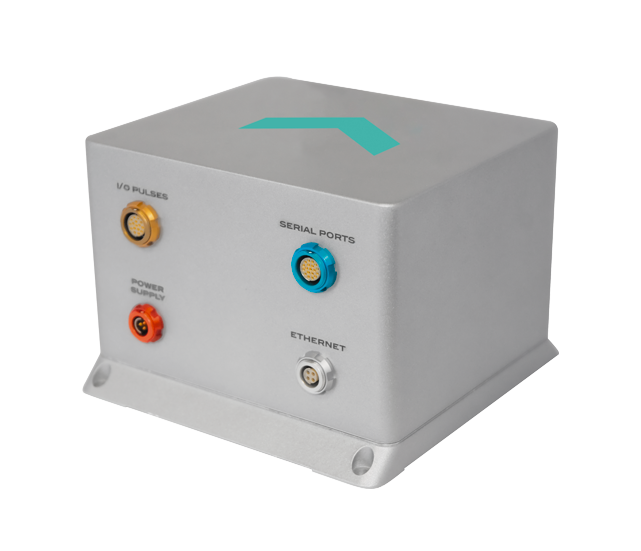

Quadrans

IMO grade gyrocompass & attitude reference system
Certifié IMO et IMO-HSC, il fournit les données nécessaires aux applications de navigation. Sa flexibilité de configuration permet une intégration aisée. Solution de remplacement idéale pour tout gyrocompas mécanique.

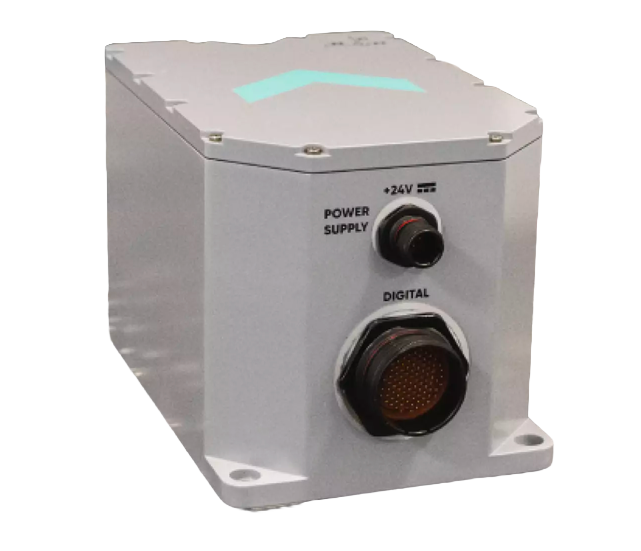

Octans 9

6ème génération de ce capteur d’attitude et de cap.
Solution tout-en-un certifié IMO-HSC, elle est conçue pour des applications exigeantes et variées.
Elle élève les standards de l’industrie en matière de précision de mesure du roulis, du tangage, du pilonnement et du cap.

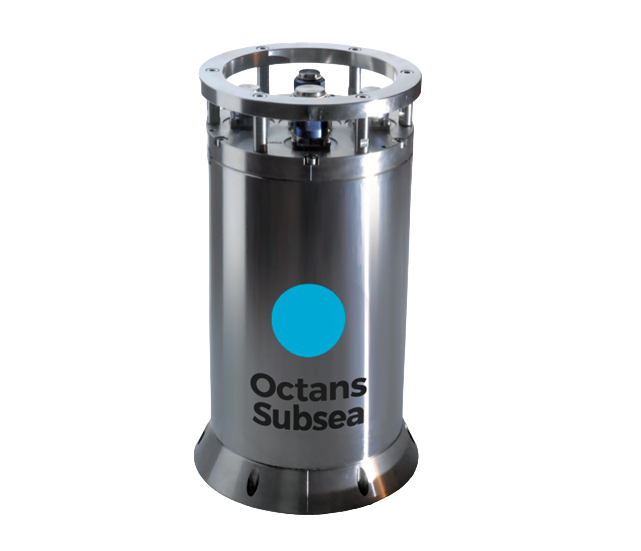

Octans Subsea

Gyrocompas et capteur d’attitude sous-marins haute performance
Conçu pour des profondeurs allant jusqu’à 3 000 m, elle fournit le cap, le roulis, le tangage, le pilonnement, la vitesse de giration et l’accélération. Elle peut être mise à niveau vers un mode INS complet (type Rovins).

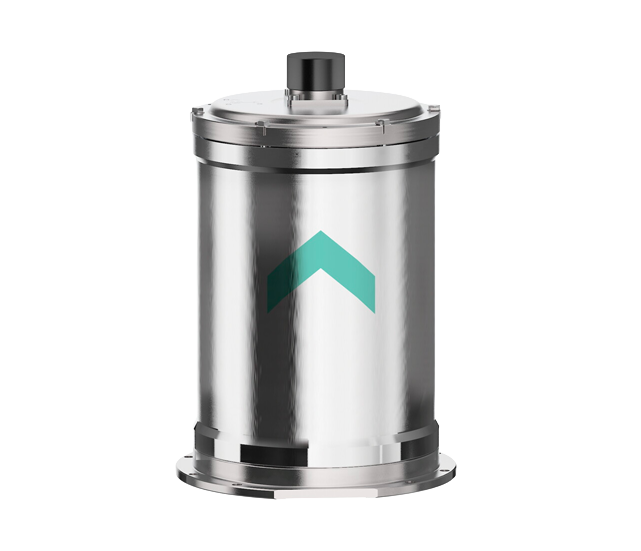

Octans Nano

Gyrocompas et capteur d’attitude sous-marins compacts
Système de référence d’attitude et de cap (AHRS) le plus compact et le plus performant pour des profondeurs allant jusqu’à 6 000 mètres. D
oté d’un boîtier robuste en titane, l’Octans Nano offre un rapport performances-prix exceptionnel et répond aux exigences les plus strictes des applications sous-marines.

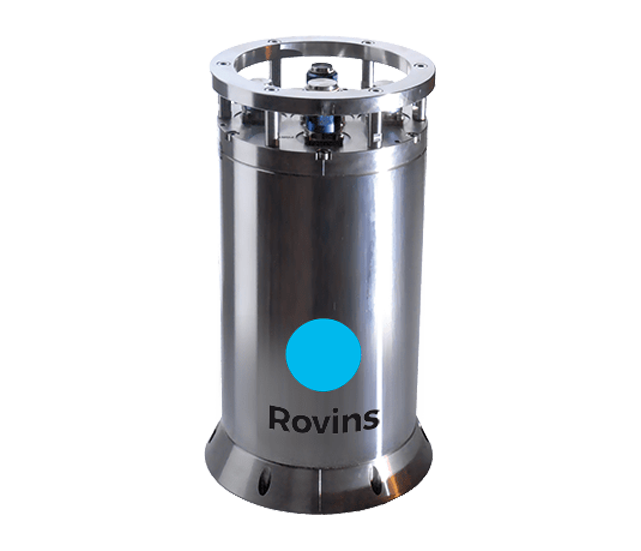

Rovins

Système de navigation inertielle haute performance pour véhicules sous-marins
Conçu pour des profondeurs allant jusqu’à 3 000 m. Développé pour les travaux de levés et de construction en mer. Grâce à son filtre de Kalman avancé, elle améliore l’efficacité des opérations avec une grande précision de position, de cap et d’attitude. Rovins est disponible en version autonome ou « compatible DVL ».

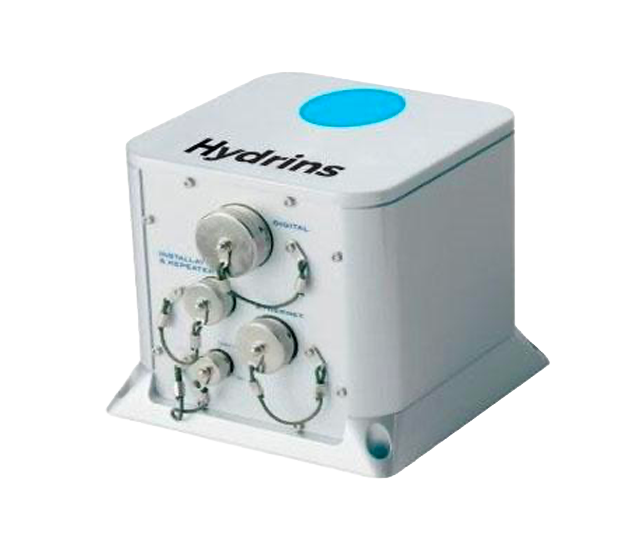

Hydrins

Centrale de navigation inertielle (INS).
Centrale de haute performance reposant sur la technologie de gyromètre à fibre optique (FOG) d’Exail, ainsi que sur une électronique et des capacités de traitement embarqué de pointe. Compacte et légère, elle fournit des données de haute précision en temps réel : position, cap, attitude, mouvements (pilonnement, tangage longitudinal et transversal) et vitesse.

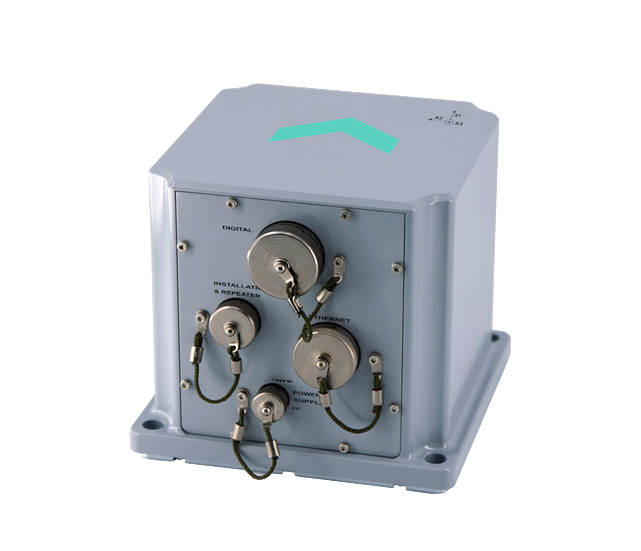

Phins

Système de navigation inertielle haute performance à technologie FOG Phins est un système de navigation inertielle (INS) fournissant la position, le cap vrai, l’attitude, la vitesse, la profondeur et le pilonnement. Son unité de mesure inertielle de haute précision repose sur la technologie de gyromètre à fibre optique (FOG) d’Exail, associée à un processeur de signal numérique intégré exécutant un filtre de Kalman avancé.

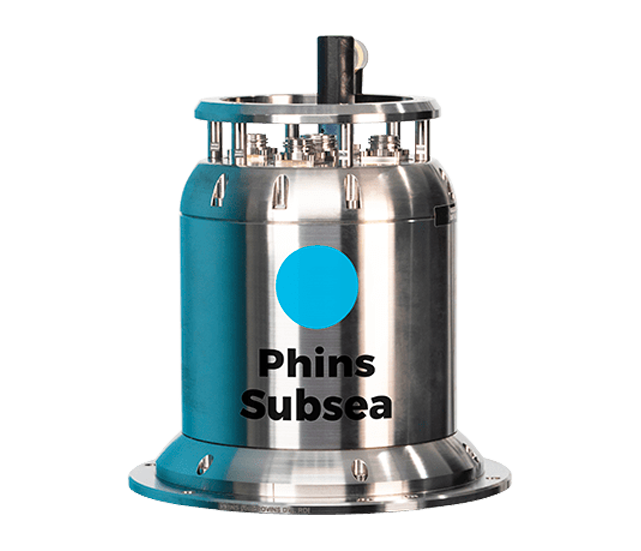

Phins Subsea

Système de navigation inertielle sous-marine haute performance à technologie FOG pour les grands fonds Elle fournit la position, le cap vrai, l’attitude, la vitesse, la profondeur et le pilonnement. Son unité de mesure inertielle de haute précision est couplée à un processeur de signal numérique intégré exécutant un filtre de Kalman avancé. Phins Subsea peut être pré-assemblé et pré- étalonné avec un loch Doppler.

Exail propose d’autres modèles de centrales, contactez nous pour les découvrir

	Quadrans	Octans Surface	Octans Subsea	Octans Nano	Rovins Nano	Rovins	Hydrins	Phins Surface
Type de centrale	AHRS	AHRS	AHRS	AHRS	INS	INS	INS	INS
GNSS embarqué et constellations	Oui (GPS, GLONASS, Galileo, BeiDou)	Non	Non	Non	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)
Surface ou Subsea	Surface	Surface	Subsea	Surface	Surface / ROV	Subsea	Surface	Surface
Précision Position	RTK / SBAS	GNSS Externe	GNSS Externe	GNSS Externe	RTK / SBAS	RTK / SBAS	RTK / SBAS	RTK / SBAS
Précision cap	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée
Précision roulis / tangage	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée	Très élevée
Précision pilonnement
Ports de communication	Ethernet, Série	Ethernet, Série	Ethernet, Série	Ethernet, Série	Ethernet, Série	Ethernet, Série	Ethernet, Série	Ethernet, Série
Webinterface
Consommation	Faible	Faible	Faible	Très faible	Faible	Modérée	Modérée	Modérée
MTBF	Très élevé	Très élevé	Très élevé	Très élevé	Très élevé	Très élevé	Très élevé	Très élevé
Environnement (Norme IP)	IP67	IP66 / IP67	Version immergeable	IP67	IP68	IP68	IP68	IP68

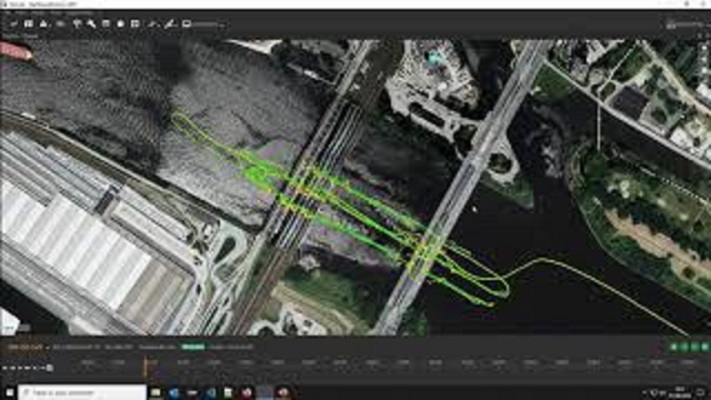

SBG Systems

des centrales inertielles MEMS compactes, ROBUSTES et performantes

SBG Systems est l’un des principaux fournisseurs de systèmes de navigation inertielle avancés basés sur la technologie MEMS et des algorithmes avancés.

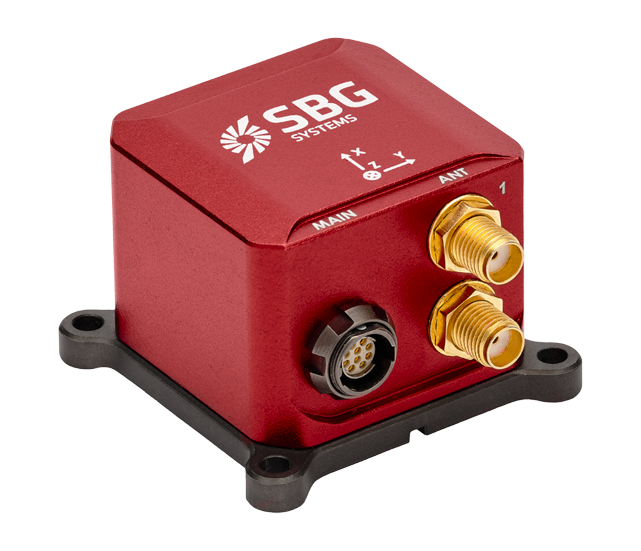

Ellipse

Systèmes de navigation inertielle miniatures haute performance assistés par GNSS, conçus pour fournir une orientation, une position et un pilonnement fiables dans un boîtier compact.
L’Ellipse fournit un positionnement et une orientation précis, même dans des environnements difficiles.

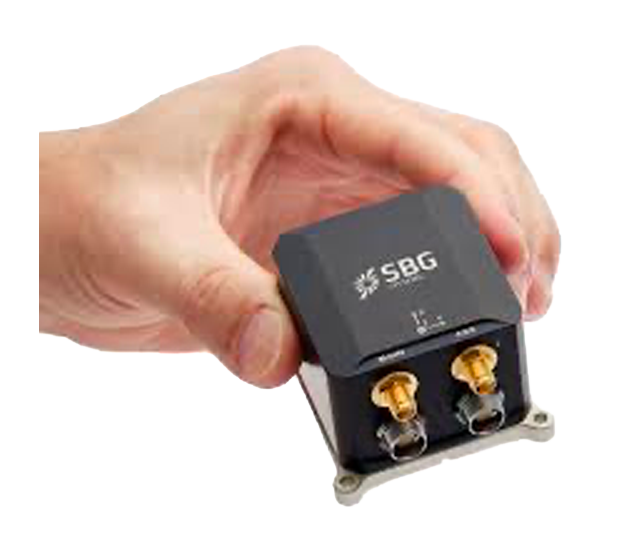

Ekinox Micro

Ce capteur miniature intègre un récepteur GNSS avec des capteurs inertiels MEMS tactiques pour fournir une précision supérieure dans des conditions difficiles.
Petit et léger, mais suffisamment robuste pour résister aux environnements difficiles. Il est conforme aux normes MIL-STD-461, MIL-STD-1275 et MIL-STD-810.

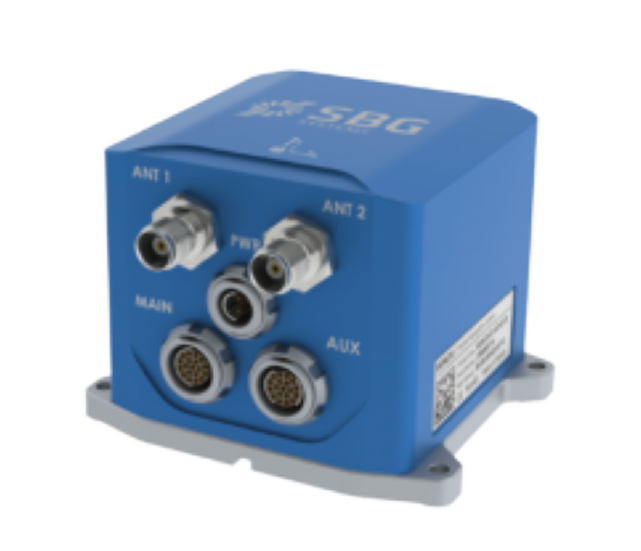

Ekinox

Idéal pour les applications où l’espace est critique. Cet INS/GNSS avancé est livré avec une ou deux antennes et fournit l’orientation, le pilonnement et une position au centimètre près, même pendant les coupures GNSS.
Un DVL ou un odomètre peuvent être connectés à l’Ekinox en tant qu’entrées d’aide à la vitesse.

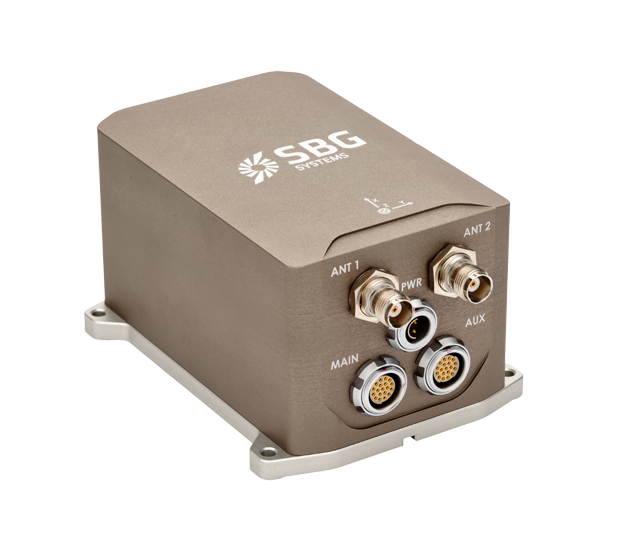

Apogee

La série Apogee offre des capacités d’orientation et de navigation exceptionnelles dans une conception compacte et économique.
Cette solution INS assistée par GNSS tout-en-un est dotée d’un récepteur GNSS compatible RTK et PPP, ce qui la rend idéale pour les applications où l’espace est limité mais où les performances élevées sont essentielles

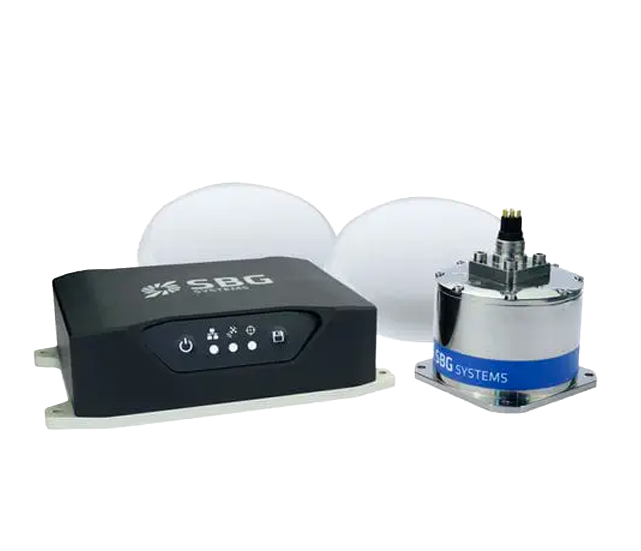

Navsight Ekinox

Solution de navigation complète, puissante et conviviale
Facile à configurer et très polyvalent, Elle facilite les tâches de levés des hydrographes. Solution modulaire composée de : une unité de traitement.
Si les conditions GNSS sont favorables et que vous travaillez en eaux peu profondes, choisissez l’IMU de qualité Ekinox.

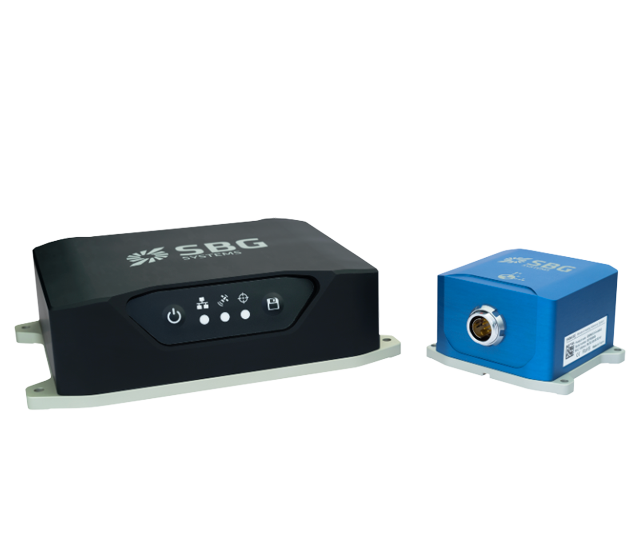

Navsight Apogee

Solution de navigation complète, puissante et conviviale
Facile à configurer et très polyvalent, Elle facilite les tâches de levés des hydrographes. Solution modulaire composée de : une unité de traitement. Pour les conditions difficiles, comme les environnements GNSS médiocres ou les profondeurs extrêmes, choisissez les capteurs de qualité Apogee.

	Ellipse	Ekinox Micro	Ekinox	Apogee	Navsight Ekinox	Navsight Apogee
Type de centrale	AHRS / INS	INS	INS	INS	INS	INS
GNSS embarqué et constellations	Oui selon les versions (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)	Oui (GPS, GLONASS, Galileo, BeiDou)
Surface ou Subsea	Surface	Surface	Surface	Surface	Surface	Surface
Précision Position	RTK / SBAS	RTK / SBAS	RTK / SBAS	RTK / SBAS	RTK / SBAS	RTK / SBAS
Précision cap	Jusqu’à 2°	Jusqu’à 0,1°	Jusqu’à 0,05°	Jusqu’à 0,015°	Jusqu’à 0,05°	Jusqu’à 0,015°
Précision roulis / tangage	Jusqu’à 0,1°	Jusqu’à 0,03°	Jusqu’à 0,02°	Jusqu’à 0,008°	Jusqu’à 0,02°	Jusqu’à 0,008°
Précision pilonnement
Ports de communication	Ethernet, RS232, CAN	Ethernet, RS232, CAN	Ethernet, RS232, CAN	Ethernet, RS232, CAN	Ethernet, RS232, CAN	Ethernet, RS232, CAN
Webinterface
Consommation	Très faible	Faible	Faible	Faible	Faible	Faible
MTBF	100 000 h	100 000 h	100 000 h	100 000 h	100 000 h	100 000 h
Environnement (Norme IP)	IP68	IP68	IP68	IP68	IP68	IP68

Produits associés

Sources de corrections RTK et PPP

Garantissez une précision optimum grâce aux services de correction GNSS temps réel et post-traitement.

Sondeurs mono et multi-faisceaux

Associez votre centrale inertielle aux systèmes bathymétriques pour des levés hydrographiques précis et fiables.

Sondeurs de sédiments
SBP

Optimisez la qualité de vos études géophysiques grâce à une navigation inertielle précise et stable.

Vedettes hydrographiques

Intégrez les centrales SBG Systems et Exail sur des plateformes habitées pour vos missions d’acquisition de données.

Applications

Géophysique
& Bathymétrie

Cartographier les fonds, définir leur morphologie, détecter des anomalies, obstacles…

>

Inspection
d’ouvrages

Surveiller, contrôler, observer, détecter, documenter pour garantir l’intégrité structurelle des infrastructures (portuaires, barrages…)

>

Travaux maritimes et sous-marins

Améliorer la rentabilité de vos chantiers grâce à des outils de guidage, de suivi efficace de vos travaux à l’avancement et de suivi environnemental

>

Océanographie

Comprendre et mesurer la dynamique des océans à travers ses caractéristiques physiques biologiques et environnementales

>

Energies Offshore

Connaitre le milieu, collecter des données pour déployer (installation, atterrage de câble…) mais aussi maintenir dans le temps ces structures (plateformes, parcs éoliens, hydroliens…)

>

Hydrométrie

Gérer les cours d’eau, les études de zones inondables, alimenter les modèles hydrologiques et hydrauliques à travers des outils de mesure de courant, débits, niveau d’eau…

>

Sécurité portuaire

Mettre en place les outils permettant d’assurer l’accès au port et la pérennité des ouvrages

>

Défense

Sécuriser et intervenir à travers des capacités de détection, de surveillance, d’inspection et d’intervention en eau intérieur, en côtier, en offshore

>

Topographie & levés 3D

Capturer la réalité pour vos opérations de topographie et de numérisation 3D afin d’alimenter les projets d’aménagement, de construction, de gestion de votre patrimoine

>

Discutons-en

Échangeons pour définir ensemble la configuration réellement
adaptée à votre environnement

Chaque environnement présente ses contraintes propres :
tirant d’eau, stabilité, fréquence de mission, intégration capteurs, précision attendue.
Au-delà du choix de la plateforme, l’enjeu est de définir une configuration cohérente et adaptée à vos objectifs opérationnels.

Les solutions présentées constituent un extrait des possibilités disponibles, nous sommes à votre disposition pour étudier vos besoins spécifiques.
