Les enjeux
Voir clairement là où l’oeil ne suffit plus
Comment ça fonctionne ?
Une imagerie acoustique en trois dimensions

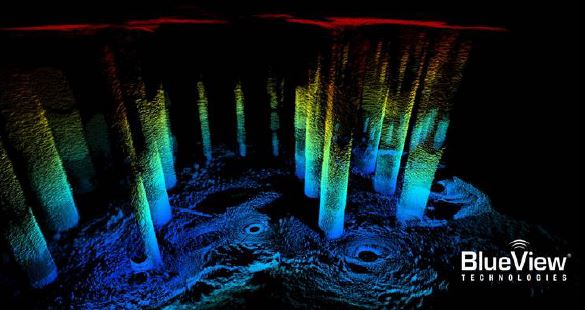

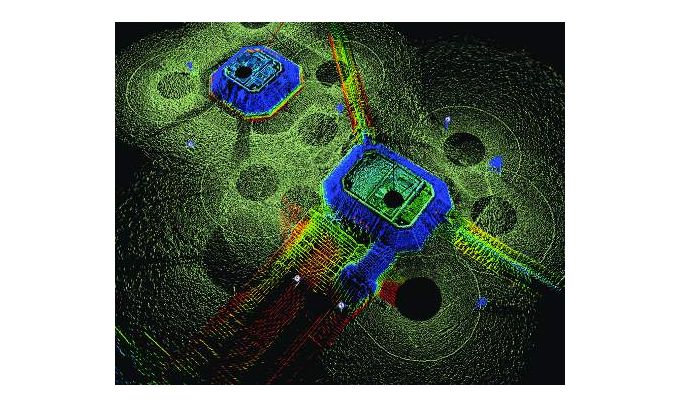

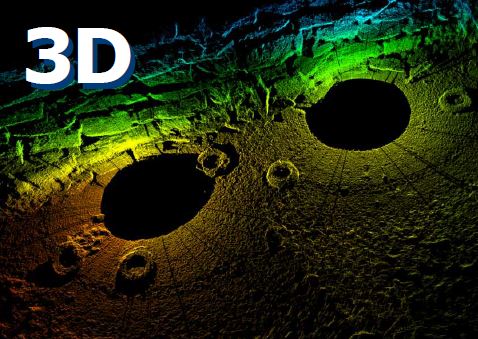

Résultat : un modèle 3D précis de l’environnement
Des solutions adaptées à chaque environnement sous-marin
Spécialiste du scan 3D et de l’imagerie acoustique sous-marine haute résolution.
Concepteur de solutions acoustiques compactes pour l’inspection et la cartographie sous-marine.
Teledyne Marine
spécialiste du scan3D et de l’imagerie acoustique sous-marine haute résolution
Référence mondiale de l’imagerie acoustique et du scan 3D sous-marin, Teledyne BlueView développe des solutions haute résolution dédiées à l’inspection d’ouvrages, de conduites et d’infrastructures immergées.

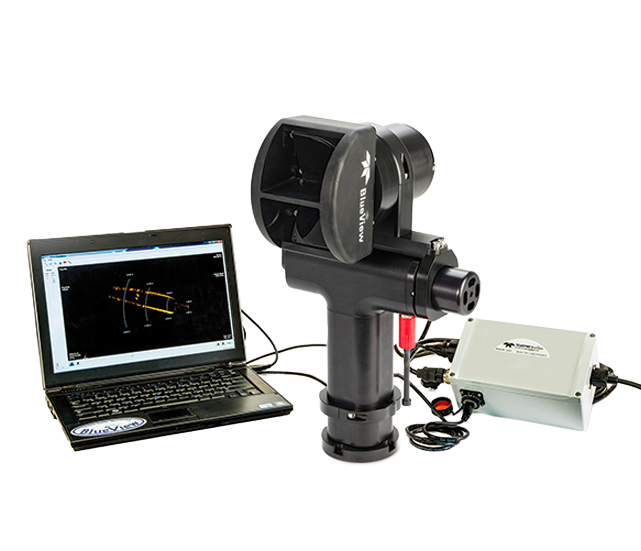

Teledyne BlueView BV5000

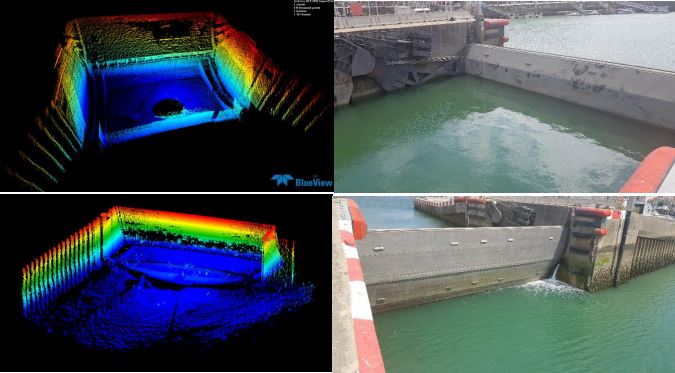

Le sonar à balayage mécanique 3D BlueView BV5000 MK2 génère des images haute résolution de zones, de structures et d’objets sous-marins. Très simple d’utilisation, le sonar produit des nuages de points 3D. Cet équipement s’installe sur des véhicules sous-marins tels que les ROV et les AUV, pour des opérations jusqu’à une profondeur maximale de 1 000 mètres. Il peut également être déployé depuis la terre ferme (quais, ponts) ou depuis des navires de surface lorsqu’il est fixé sur le trépied proposé en option. Résultats probants même dans des conditions de visibilité réduite ou nulle.

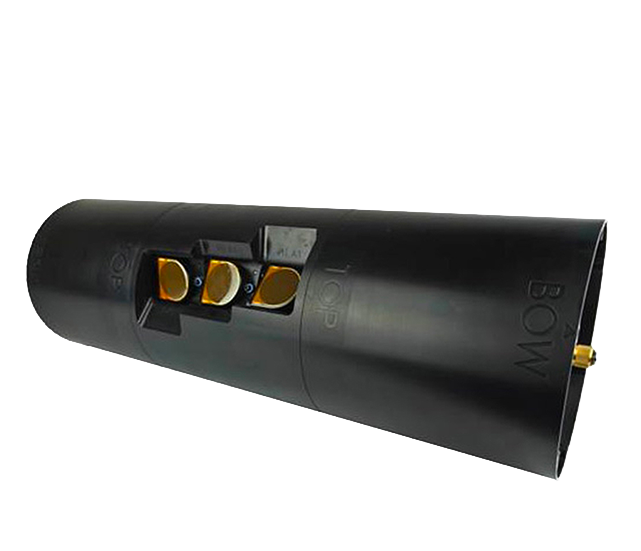

Teledyne BlueView T2250
Le T2250 est un sonar de profilage à 360° capable d’effectuer plus de 45 000 mesures de distance par seconde. Solution clé en main intégrant l’enregistrement des données ainsi que des fonctionnalités d’acquisition et de visualisation en temps réel via le logiciel Teledyne PDS. Conçu pour être déployé sur des ROV ou des AUV, ce système comble une lacune de longue date sur le marché de l’inspection des tunnels et des cavités. Le Tunnel Profiler est un capteur modulaire qui nécessite un véhicule ou un système de déploiement assurant son déplacement à l’intérieur de la conduite ou du tunnel à inspecter.
Imagenex
solutions acoustiques compactes
Spécialiste des sonars compacts et des systèmes d’inspection sous-marine, Imagenex propose des solutions innovantes pour le profilage, la cartographie et l’exploration d’environnements immergés complexes.

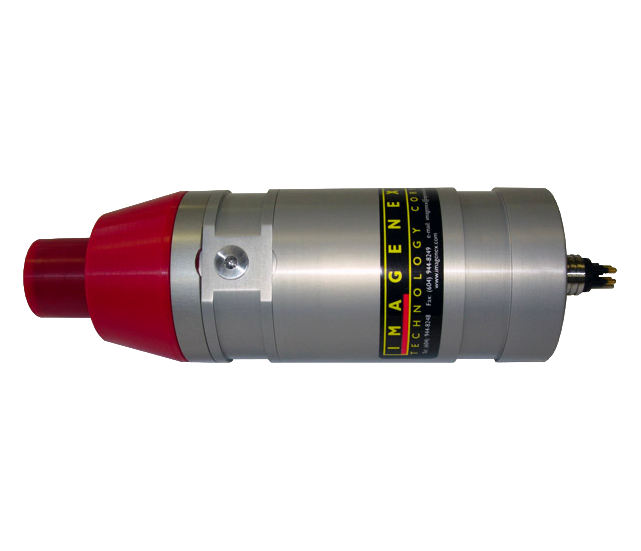

Imagenex 831A
Profileur acoustique monofaisceau dédié à l’inspection et au contrôle géométrique de conduites immergées. Sa simplicité de mise en œuvre en fait une solution efficace pour les inspections ciblées et les mesures de profil.

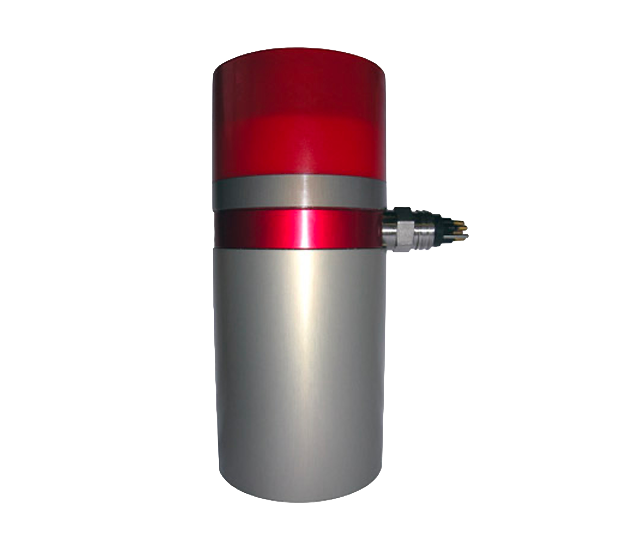

Imagenex 881A ou 881L
Grâce à ce sonar multifréquence, les opérateurs peuvent désormais générer des images haute résolution et à grande échelle avec un seul équipement. Le modèle 881A est un sonar d’imagerie numérique multifréquence programmable ; il peut être utilisé avec les paramètres de fréquence par défaut ou configuré sur mesure pour répondre à des besoins spécifiques. Ses hautes performances, son coût réduit, sa faible consommation d’énergie ainsi que sa facilité d’installation et de mise en œuvre en font un choix idéal pour tous les types de ROV ainsi que pour les applications AUV ou UUV.

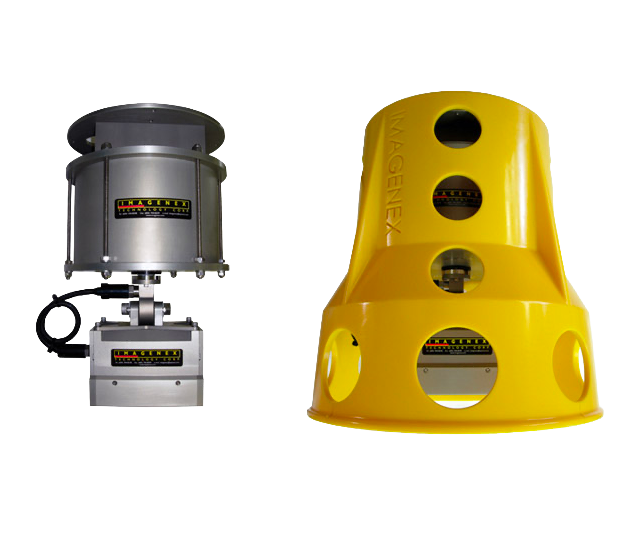

Imagenex Delta T
Le système azimutal Delta T (modèle 837) est un capteur rotatif robuste et puissant conçu pour être couplé à un sonar profileur multifaisceaux Imagenex Delta T (modèle 837 ou 837B). Les deux axes de rotation de cet ensemble combiné permettent d’obtenir des données précises et à haute résolution dans n’importe quelle direction. Le sonar peut effectuer un balayage de section transversale avant d’être orienté vers un nouvel angle d’azimut. Un programme informatique unique, simple d’utilisation et compatible PC, permet de piloter les deux équipements.

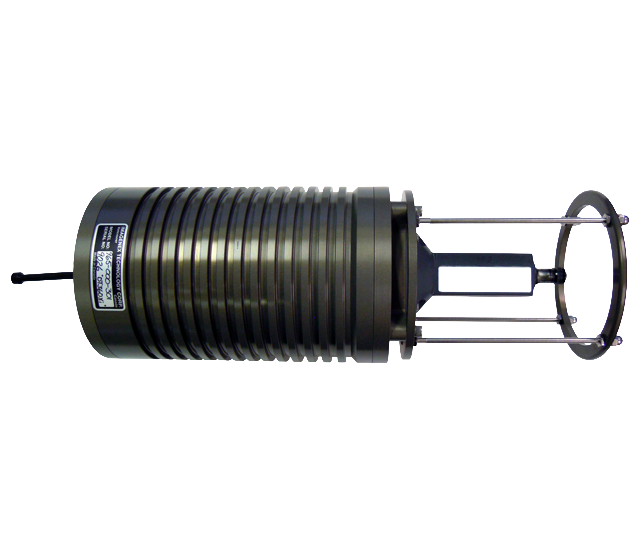

Imagenex DT360Xi
Scanner acoustique rotatif conçu pour produire une représentation complète à 360° des conduites, tunnels et environnements confinés immergés. Il facilite l’analyse détaillée de l’état des structures et la détection d’anomalies.

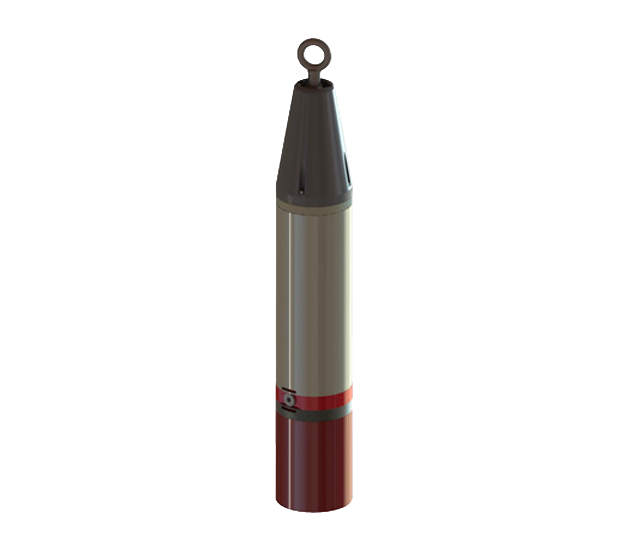

Imagenex Borehole
Scanner acoustique spécialement développé pour l’inspection de forages, puits et cavités immergées grâce à son faible diamètre. Il permet de caractériser la géométrie interne des ouvrages et d’obtenir des informations exploitables dans des zones inaccessibles aux méthodes classiques.
Produits associés
Applications
Géophysique
& BathymétrieCartographier les fonds, définir leur morphologie, détecter des anomalies, obstacles…
Inspection
d’ouvragesSurveiller, contrôler, observer, détecter, documenter pour garantir l’intégrité structurelle des infrastructures (portuaires, barrages…)
Travaux maritimes et sous-marins
Améliorer la rentabilité de vos chantiers grâce à des outils de guidage, de suivi efficace de vos travaux à l’avancement et de suivi environnemental
Océanographie
Comprendre et mesurer la dynamique des océans à travers ses caractéristiques physiques biologiques et environnementales
Energies Offshore
Connaitre le milieu, collecter des données pour déployer (installation, atterrage de câble…) mais aussi maintenir dans le temps ces structures (plateformes, parcs éoliens, hydroliens…)
Hydrométrie
Gérer les cours d’eau, les études de zones inondables, alimenter les modèles hydrologiques et hydrauliques à travers des outils de mesure de courant, débits, niveau d’eau…
Sécurité portuaire
Mettre en place les outils permettant d’assurer l’accès au port et la pérennité des ouvrages
Défense
Sécuriser et intervenir à travers des capacités de détection, de surveillance, d’inspection et d’intervention en eau intérieur, en côtier, en offshore
Topographie & levés 3D
Capturer la réalité pour vos opérations de topographie et de numérisation 3D afin d’alimenter les projets d’aménagement, de construction, de gestion de votre patrimoine
Discutons-en
Échangeons pour définir ensemble la configuration réellement
adaptée à votre environnement
Chaque environnement présente ses contraintes propres :
tirant d’eau, stabilité, fréquence de mission, intégration capteurs, précision attendue.
Au-delà du choix de la plateforme, l’enjeu est de définir une configuration cohérente et adaptée à vos objectifs opérationnels.
Les solutions présentées constituent un extrait des possibilités disponibles, nous sommes à votre disposition pour étudier vos besoins spécifiques.
