PPU (Portable Pilot Unit)

pilotage assisté : précision et sécurité pour les opérations portuaires

Des solutions PPU pour fournir aux pilotes maritimes une information de position fiable, en temps réel, directement à bord.

Positionnement haute précision
  • GNSS RTK/PPP
  • Précision centimétrique
  • Fiabilité en environnement portuaire
Visualisation en temps réel
  • Interface tablette intuitive
  • Position du navire en direct
  • Suivi et prédiction de trajectoire
  • Aide à l’appontement
INDÉPENDANT du système navire
  • Solution autonome
  • Indépendant du système de bord
  • Sécurité renforcée
intégration des données
  • Bathymétrie
  • Cartographie portuaire
  • Données environnementales

Solutions PPU dédiéeS au pilotage maritime

  • Précision GNSS intégrée
  • Ultra compact
  • Fiabilité terrain
  • Solutions éprouvées en pilotage

Ad Navigation

Des solutions PPU conçues pour les opérations portuaires exigeantes

AD Navigation développe des Portable Pilot Units reconnues pour leur précision, leur simplicité d’utilisation et leur compatibilité avec l’ensemble des logiciels de pilotage maritime.

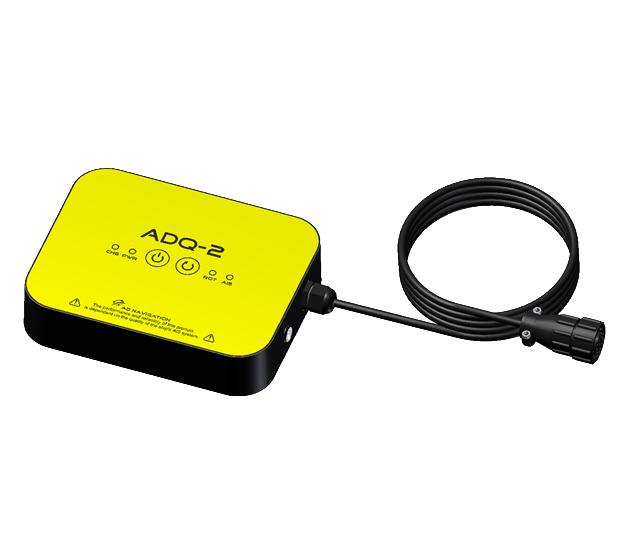

ADQ2

Connexion sans fil avec le système de navigation électronique (ECS) d’un pilote professionnel via la prise pilote AIS du navire. L’ADQ-2 fournit également une mesure indépendante de la vitesse de giration (Rate of Turn). Pour la connexion, l’ADQ-2 utilise les normes industrielles Bluetooth (Classe 1) et WLAN 802.11b/g.

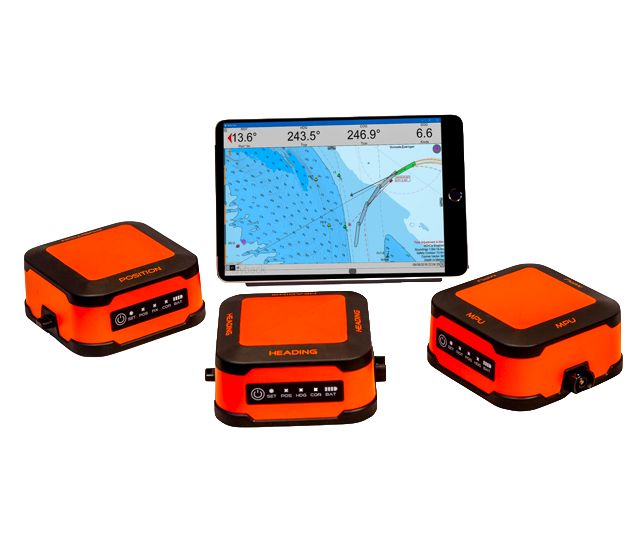

XR2

Pour répondre aux exigences de la navigation et des manœuvres d’accostage, le XR2 fournit des mesures ultra-précises de la vitesse à faible allure, du cap et de la vitesse de giration. Il est ultra compact, léger et plus robuste que jamais. Il utilise une communication réseau UHF robuste entre les pods pour renforcer la qualité du signal et éviter les problèmes d’interférences dus à la complexité de la structure du navire.

ADQ-2

XR2

Type de solution

Connecteur AIS Pilot Plug avec capteur de giration indépendant

PPU GNSS RTK entièrement autonome

Nombre de boitiers

1 boitier

3 boitiers sans fil

Source de position

Position transmise par l’AIS du navire

Position GNSS indépendant

Précision sur la position

Dépend de l’équipement AIS/GNSS du navire

1 cm en mode RTK

Précision verticale

Dépend de l’équipement du navire

2 cm en mode RTK

Précision sur le cap

0,1° à partir du cap filtré du navire

0,01° avec une base de 20 m

Précision du Rate of Turn

0,5°/min

0,05°/min

Vitesse avant / arrière

Donnée issue de l’AIS du navire

1 cm/s

Autonomie

Jusqu’à 56h en bluetooth

Jusqu’à 24h

Communications

Bluetooth et Wi-Fi en option

Wi-Fi et réseaux UHF entre boitiers

Taille et poids

130 x 108 x 32 mm – 420g

100 x 100 x 50 mm – 600g par boitier

Compatibilité logicielle

Principaux logiciels de pilotage sous iPad, Mac et Windows

Orca Pilot X, SEAiq, Wärtsilä Pilot Pro, Qastor et autres logiciels multiplateformes

Zoom sur

L’arrivée du plus grand navire jamais construit dans le port de Rotterdam

Le 8 janvier 2015, le Pioneering Spirit, navire de travaux offshore de 382 m de long et 124 m de large, effectuait son entrée dans le Port de Rotterdam afin de finaliser son armement avant sa mise en service. En raison de ses dimensions exceptionnelles et des faibles marges de manœuvre disponibles, les pilotes néerlandais ont utilisé la Portable Pilot Unit ADX XR pour disposer d’informations précises sur la position, le cap et les mouvements du navire en temps réel.

Cette assistance a permis de réaliser les opérations d’approche et d’accostage avec un niveau maximal de sécurité et d’efficacité.

382 m de long, 124 m de large : le plus grand navire jamais construit a été manœuvré dans le Port de Rotterdam avec l’assistance d’une PPU ADNAV
