Sondeurs de sédiments & Sismique

explorer le sous-sol marin au-delà du fond

Des solutions acoustiques pour analyser les couches de sédiments et comprendre la structure du sous-sol marin

Les enjeux

Voir ce que la bathymétrie ne montre pas

  • Identifier les couches de sédiments
  • Détecter les objets enfouis
  • comprendre la structure du sous-sol
  • anticiper les contraintes des travaux
  • réduire les risques opérationnels

Disposer d’une information fiable avant d’intervenir

Comment ça fonctionne ?

Une imagerie acoustique du sous-sol

  • Emission d’ondes acoustiques très basse fréquence (5 à 15 kHz)
  • Pénétration dans les sédiments
  • Réflexion sur les différentes couches
  • information sur le type de couche grâce au retour d’intensité du signal

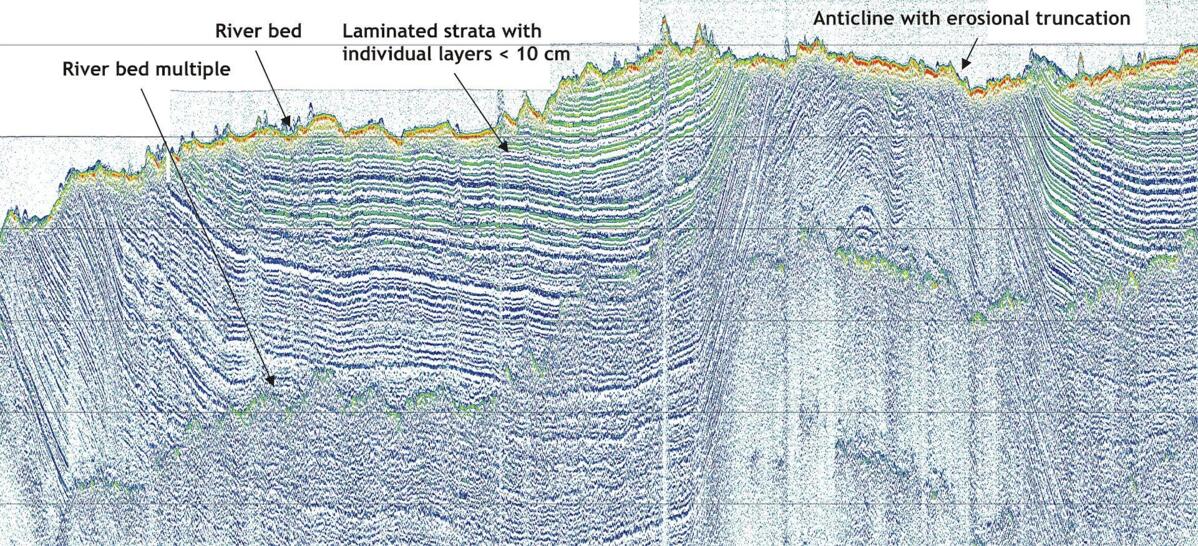

Résultat : une coupe verticale du sous-sol

La référence en sondeur de sédiment
La référence en sismique

Innomar

Sondeur de

Eaux peu profondes

Essential SBP

Compact SBP

Light SBP

Standard SBP

Profondeur d’eau

0,5 à 200 m

0,5 à 400 m

0,5 à 400 m

0,5 à 500 m

Pénétration

Jusqu’à 30 m

Jusqu’à 40 m

Jusqu’à 40 m

Jusqu’à 40 m

Fréquence LF

6 – 15 kHz

4-15 kHz

4-15 kHz

4-15 kHz

Fréquence HF

100 kHz

100 kHz

100 kHz

100 kHz

Application

Hydrographie légère, ports, rivières

Levés côtiers, dragage

Campagnes mobiles

Hydrographie polyvalente

Solutions haute puissance

Medium 100

Deep-36

Deep-36 RP

Deep-15

Profondeur d’eau

Jusqu’à 2 000 m

Jusqu’à 6 000 m

Jusqu’à 6 000 m

Jusqu’à 11 000 m

Pénétration

Jusqu’à 70 m

Jusqu’à 150 m

Jusqu’à 150 m

Très grande profondeur

Fréquence LF

4 – 15 kHz

2-7 kHz

2-7 kHz

0,75-3,7 kHz

Fréquence HF

100 kHz

100 kHz

100 kHz

100 kHz

Application

Hydrographie légère, ports, rivières

Levés côtiers, dragage

Campagnes mobiles

Hydrographie polyvalente

Solutions pour plateformes autonomes

Essential USV

Compact USV

Standard USV

Standard ROV

Plateforme

USV

USV/ASV

USV/ASV

ROV

Profondeur d’eau

Jusqu’à 200 m

Jusqu’à 400 m

Jusqu’à 500 m

Jusqu’à 400 m

Pénétration

Jusqu’à 30 m

Jusqu’à 40 m

Jusqu’à 50 m

Jusqu’à 40 m

Application

Levés autonomes, côtiers

Hydrographie, dragage

Campagnes offshore

Inspection d’ouvrages, offshore

Solutions multi-transducteurs

Quattro

Sixpack

Standard Dual Head

Nombre de transducteurs

4

6

2

Profondeur d’eau max

Jusqu’à 600 m

Jusqu’à 1 000 m

Jusqu’à 800 m

Pénétration max

Jusqu’à 50 m

Jusqu’à 60 m

Jusqu’à 60 m

Fréquence SBP

4-15 kHz

4-15 kHz

4-15 kHz

Fréquence HF

100 kHz

100 kHz

100 kHz

Compensation des mouvements

Pilonnement

Pilonnement

Pilonnement + roulis

Application

Cartographie 3D, structures enfouies

Levés géophysiques haute densité

Géotechnique, offshore, hydrographie


Applied Acoustics

AA252

AA352

Type

Boomer compact

Boomer haute puissance

Déploiement

Catamaran CAT100 / CAT200

Catamaran ou installation dédiée

Profondeur d’eau

5 à 1 000 m

Jusqu’à environ 120 m (selon la géologie)

Résolution

Très haute

Très haute

Pénétration

Elevée

Très élevée

Applications

Géophysique côtière, hydrographie, études environnementales

Géotechnique, offshore, câbles, pipelines, études sismiques

Particularité

Léger et facilement déployable

Compatible fréquence variable avec alimentation CSP


Produits associés


Applications

  • Géophysique
    & Bathymétrie

    Cartographier les fonds, définir leur morphologie, détecter des anomalies, obstacles…

  • Inspection d'ouvrages

    Inspection
    d’ouvrages

    Surveiller, contrôler, observer, détecter, documenter pour garantir l’intégrité structurelle des infrastructures (portuaires, barrages…)

  • Travaux Maritimes

    Travaux maritimes et sous-marins

    Améliorer la rentabilité de vos chantiers grâce à des outils de guidage, de suivi efficace de vos travaux à l’avancement et de suivi environnemental

  • Océanographie

    Océanographie

    Comprendre et mesurer la dynamique des océans à travers ses caractéristiques physiques biologiques et environnementales

  • Energies Offshore

    Energies Offshore

    Connaitre le milieu, collecter des données pour déployer (installation, atterrage de câble…) mais aussi maintenir dans le temps ces structures (plateformes, parcs éoliens, hydroliens…)

  • Hydrométrie

    Gérer les cours d’eau, les études de zones inondables, alimenter les modèles hydrologiques et hydrauliques à travers des outils de mesure de courant, débits, niveau d’eau…

  • Sécurité Portuaire

    Sécurité portuaire

    Mettre en place les outils permettant d’assurer l’accès au port et la pérennité des ouvrages

  • Défense

    Défense

    Sécuriser et intervenir à travers des capacités de détection, de surveillance, d’inspection et d’intervention en eau intérieur, en côtier, en offshore

  • Topographie & levés 3D

    Capturer la réalité pour vos opérations de topographie et de numérisation 3D afin d’alimenter les projets d’aménagement, de construction, de gestion de votre patrimoine


Discutons-en

Échangeons pour définir ensemble la configuration réellement
adaptée à votre environnement

Chaque environnement présente ses contraintes propres :
tirant d’eau, stabilité, fréquence de mission, intégration capteurs, précision attendue.
Au-delà du choix de la plateforme, l’enjeu est de définir une configuration cohérente et adaptée à vos objectifs opérationnels.

Les solutions présentées constituent un extrait des possibilités disponibles, nous sommes à votre disposition pour étudier vos besoins spécifiques.
