Sonars et sonars latéraux

Pour visualiser, caractériser les fonds marins, localiser les objets et structures sous-marines

Les sonars et sonars latéraux permettent d’obtenir une représentation détaillée des fonds, des infrastructures et des objets immergés en 2D quelle que soit la utrbidité de l’eau. Utilisés en hydrographie, géophysique, inspection d’ouvrages, recherche d’objets et environnement, ils fournissent des données essentielles à la compréhension des milieux sous-marins.

Nos solutions

pour chacun de vos projets

Spécialiste de l’imagerie acoustique sous-marine.
Spécialiste des sonars latéraux remorqués portatifs.
Référence des sonars latéraux haute résolution.

Imagenex

SPEcialiste de l’imagerie acoustique

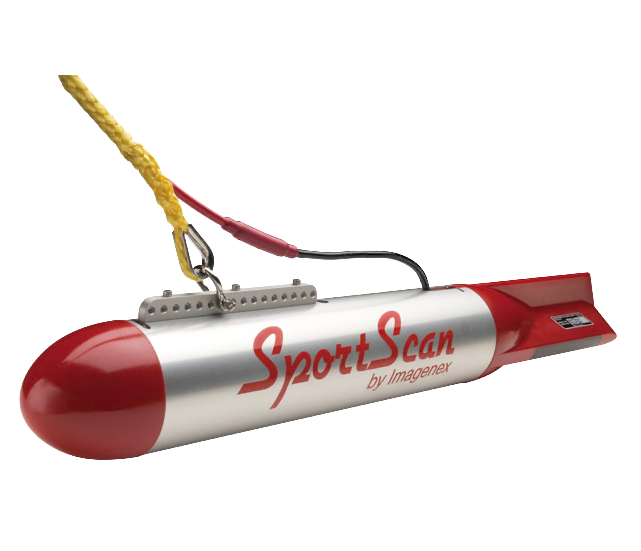

SportScan

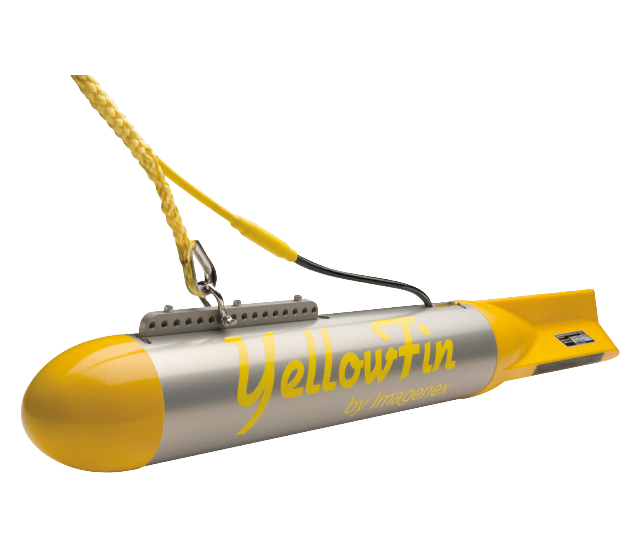

YellowFin

Type

Sonar latéral compact

Sonar latéral ultra léger

Applications

Inspection, recherche d’objets, sécurité, hydrographie

Cartographie, recherche d’objets, levés côtiers

Fréquences de travail

330 / 800 kHz

330 / 800 kHz

Portée latérale

Jusqu’à 150 m par côté

Jusqu’à 125 m par côté

Résolution

Haute résolution

Haute résolution

Poids

Environ 7 kg

Environ 4 kg

Déploiement

Bateau, perche

Petite embarcation, USV, bateau léger

Interfaces

Ethernet

Ethernet

Alimentation

12 à 24 VDC

12 à 24 VDC

Points forts

Polyvalence et robustesse

Légèreté et rapidité de mise en oeuvre

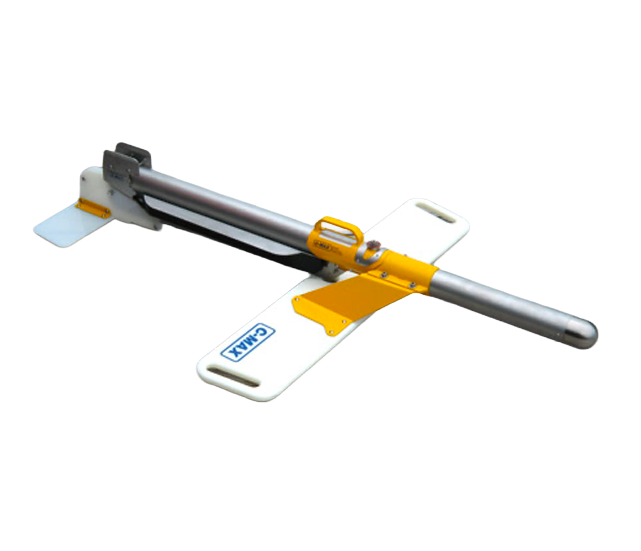

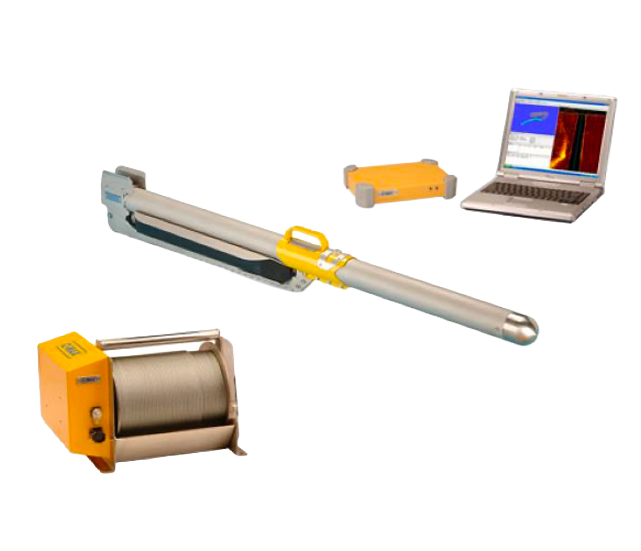

C MAX

spécialiste des sonars remorqués portatifs


Edgetech

Référence des sonars latéraux haute résolution

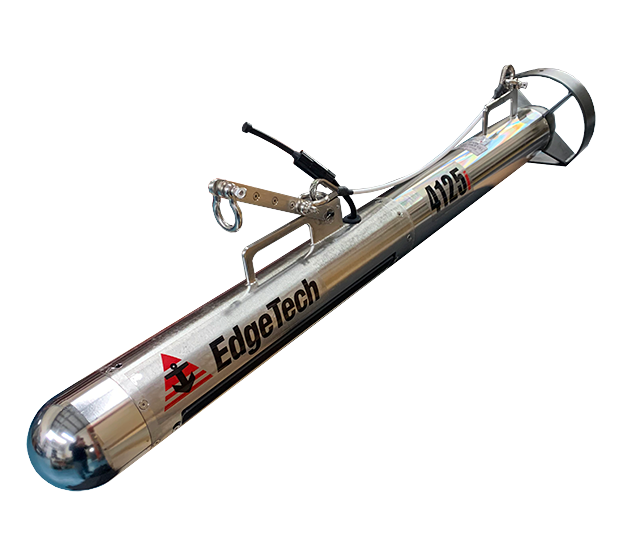

4125

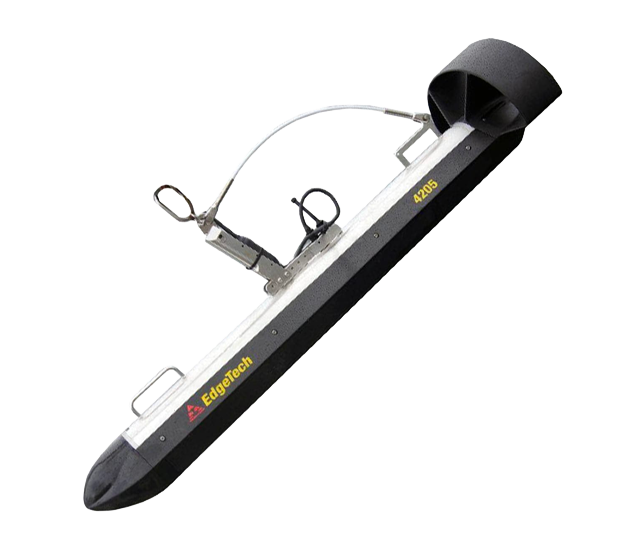

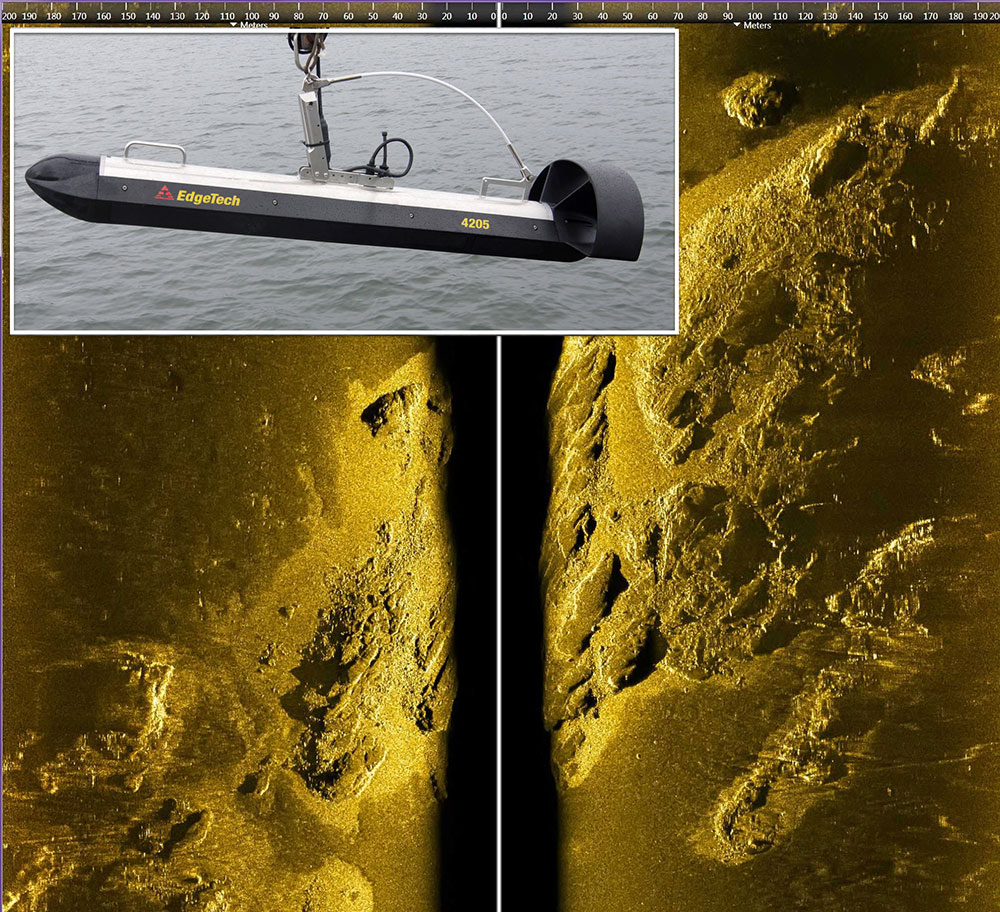

4205

Type

Sonar latéral haute résolution

Sonar latéral bi-fréquences

Applications

Inspection, identification d’objets, UXO, infrastructures

Hydrographie, géophysique, environnement, recherche d’objets

Fréquences de travail

400 / 900 kHz

100 / 230 / 540 kHz (selon configuration)

Portée latérale

Jusqu’à 200 m par côté

Jusqu’à 600 m par côté

Résolution

Très haute résolution

Haute résolution avec grande couverture

Altitude de remorquage

Faible altitude pour une qualité d’image optimale

Adapté aux faibles comme aux grandes profondeurs

Déploiement

Remorqué derrière une embarcation

Remorqué derrière une embarcation

Interfaces

Ethernet

Ethernet

Alimentation

110 à 240 VAC

110 à 240 VAC

Points forts

Qualité d’image exceptionnelle pour l’identification et la classification des cibles

Très grande couverture et polyvalence pour les campagnes hydrographiques et géophysiques


Produits associés


Applications

  • Géophysique
    & Bathymétrie

    Cartographier les fonds, définir leur morphologie, détecter des anomalies, obstacles…

  • Inspection d'ouvrages

    Inspection
    d’ouvrages

    Surveiller, contrôler, observer, détecter, documenter pour garantir l’intégrité structurelle des infrastructures (portuaires, barrages…)

  • Travaux Maritimes

    Travaux maritimes et sous-marins

    Améliorer la rentabilité de vos chantiers grâce à des outils de guidage, de suivi efficace de vos travaux à l’avancement et de suivi environnemental

  • Océanographie

    Océanographie

    Comprendre et mesurer la dynamique des océans à travers ses caractéristiques physiques biologiques et environnementales

  • Energies Offshore

    Energies Offshore

    Connaitre le milieu, collecter des données pour déployer (installation, atterrage de câble…) mais aussi maintenir dans le temps ces structures (plateformes, parcs éoliens, hydroliens…)

  • Hydrométrie

    Gérer les cours d’eau, les études de zones inondables, alimenter les modèles hydrologiques et hydrauliques à travers des outils de mesure de courant, débits, niveau d’eau…

  • Sécurité Portuaire

    Sécurité portuaire

    Mettre en place les outils permettant d’assurer l’accès au port et la pérennité des ouvrages

  • Défense

    Défense

    Sécuriser et intervenir à travers des capacités de détection, de surveillance, d’inspection et d’intervention en eau intérieur, en côtier, en offshore

  • Topographie & levés 3D

    Capturer la réalité pour vos opérations de topographie et de numérisation 3D afin d’alimenter les projets d’aménagement, de construction, de gestion de votre patrimoine


Discutons-en

Échangeons pour définir ensemble la configuration réellement
adaptée à votre environnement

Chaque environnement présente ses contraintes propres :
tirant d’eau, stabilité, fréquence de mission, intégration capteurs, précision attendue.
Au-delà du choix de la plateforme, l’enjeu est de définir une configuration cohérente et adaptée à vos objectifs opérationnels.

Les solutions présentées constituent un extrait des possibilités disponibles, nous sommes à votre disposition pour étudier vos besoins spécifiques.
